RF Diyotlar

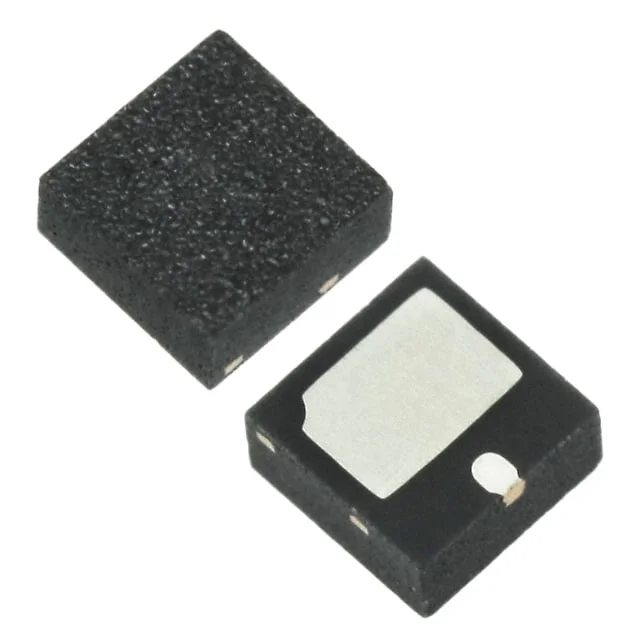

SMP1331-087LF
RF DIODE PIN 200V 750MW 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1331
SMP1331-087LF Hakkında
SMP1331-087LF, Skyworks Solutions tarafından üretilen yüksek frekans RF uygulamaları için tasarlanmış PIN diyottur. Tek diyot konfigürasyonunda sunulan bu bileşen, 200V pik ters gerilim dayanımı ve 750mW güç dağıtımı kapasitesi ile RF anahtarlama, attenüatör ve modülasyon devrelerinde kullanılır. 2x2mm QFN paketinde sağlanan komponentin çalışma sıcaklık aralığı -55°C ile 175°C arasında değişmektedir. 30V'ta 0.35pF kapasitans ve 100mA'da 500mOhm direnç değerleri ile düşük sinyal bozulması sağlar. Yüksek frekans devrelerinde, RF kontrol sistemlerinde ve geniş bant uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.35pF @ 30V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 750 mW |
| Resistance @ If, F | 500mOhm @ 100mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
| Voltage - Peak Reverse (Max) | 200V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
