RF Diyotlar

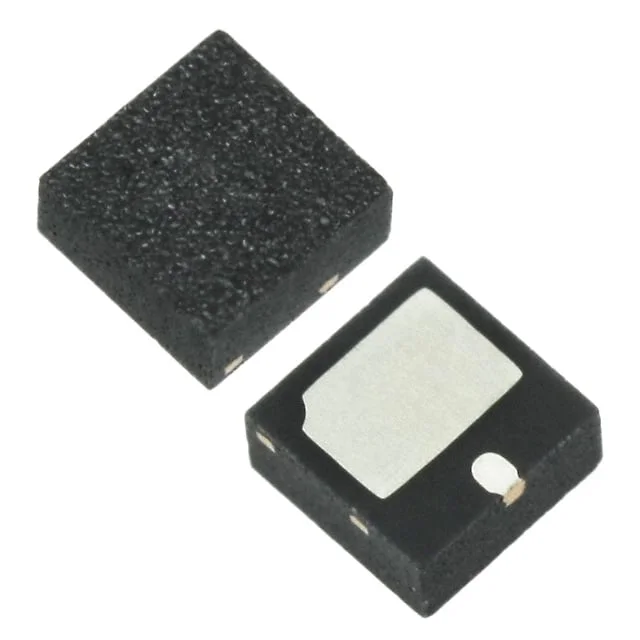

SMP1325-087LF
RF DIODE PIN 2W 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1325
SMP1325-087LF Hakkında
SMP1325-087LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 2W güç yayılım kapasitesine sahip ve kompakt 2-QFN (2x2) paketinde sunulur. Bu bileşen RF uygulamalarında anahtarlama, zayıflatma ve frekans kontrolü işlevlerinde kullanılır. -55°C ile +175°C arasında çalışabilen diyot, 100mA akımda 550mOhm direnç değerine ve 20V'da 0.6pF kapasitansa sahiptir. Maximum 200mA akım taşıyabilmesi ve düşük kapasitans özellikleri sayesinde yüksek frekans RF devrelerinde uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.6pF @ 20V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2 W |
| Resistance @ If, F | 550mOhm @ 100mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
