RF Diyotlar

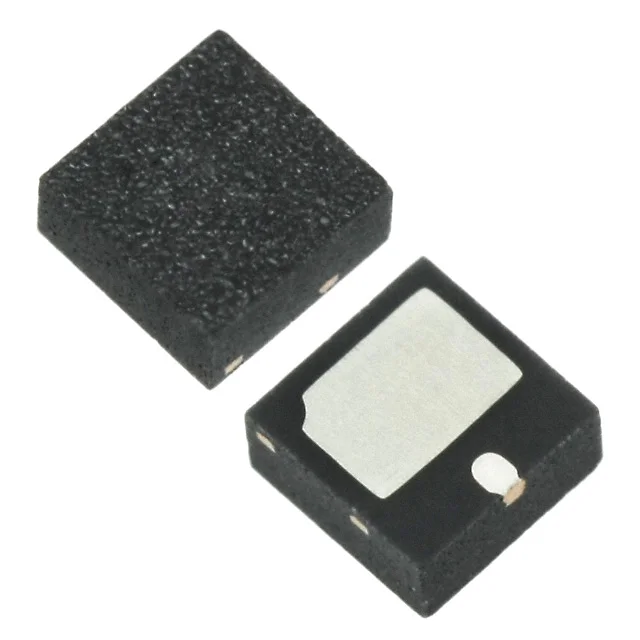

SMP1324-087LF
RF DIODE PIN 2W 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1324
SMP1324-087LF Hakkında
SMP1324-087LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 2W güç dağıtım kapasitesi ile tasarlanmıştır. 2-VSFN (2x2 QFN) küçük paket içinde temel RF anahtarlama ve atenuasyon uygulamalarında kullanılır. 30V'ta 1.5pF kapasitans ve 50mA'da 750mOhm dirençle karakterize edilmiştir. -55°C ile 175°C arasında çalışır. Yüksek frekanslı sinyal kontrol, RF geçit kontrolü ve tuning uygulamalarında, özellikle mobil ve haberleşme cihazlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 30V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2 W |
| Resistance @ If, F | 750mOhm @ 50mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
