RF Diyotlar

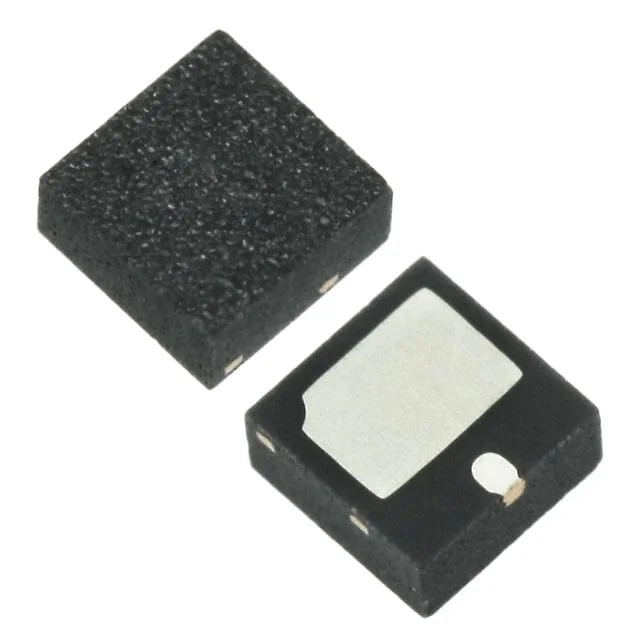

SMP1304-087LF
RF DIODE PIN 200V 1W 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1304
SMP1304-087LF Hakkında
SMP1304-087LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 200V pik ters voltaj ve 1W güç dissipasyonu kapasitesiyle RF ve mikrodalga uygulamalarında kullanılır. 2-QFN (2x2) paketinde sunulan bu bileşen, 0.3pF kapasitans ve 2Ohm dirençle RF sinyal anahtarlama, atenuasyon kontrolü ve RF devre tasarımlarında yer alır. -55°C ile 175°C çalışma sıcaklığı aralığında güvenli çalışır. PIN diyot yapısı sayesinde RF frekansında hızlı anahtar karakteristiği sunar. Yüksek frekans uygulamalarında koaksiyel kabloların, filtre devrelerinin ve RF kontrol sistemlerinin tasarımında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.3pF @ 30V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1 W |
| Resistance @ If, F | 2Ohm @ 100mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
| Voltage - Peak Reverse (Max) | 200V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
