RF Diyotlar

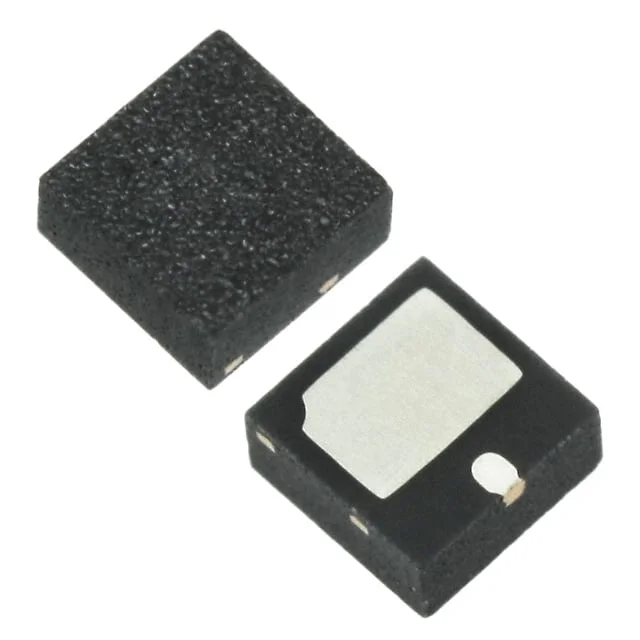

SMP1302-087LF
RF DIODE PIN 200V 1W 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1302
SMP1302-087LF Hakkında
SMP1302-087LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 200V maximum reverse voltage ve 1W güç dağıtım kapasitesi ile yüksek frekans uygulamalarında kullanılır. 0.35pF kapasitans (30V, 1MHz) ve 1.5Ohm direnç (100mA, 100MHz) değerleri ile RF anahtarlama, attenuator, phase shifter ve modulatör devrelerinde tercih edilir. 2-VSFN (2x2mm) ultra-miniature kasa içinde sunulan bileşen, -55°C ile +175°C arası geniş sıcaklık aralığında çalışabilir. 200mA maksimum akım kapasitesi ile kontrollü RF sinyali işleme uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.35pF @ 30V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1 W |
| Resistance @ If, F | 1.5Ohm @ 100mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
| Voltage - Peak Reverse (Max) | 200V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
