SMBJ5361B/TR13

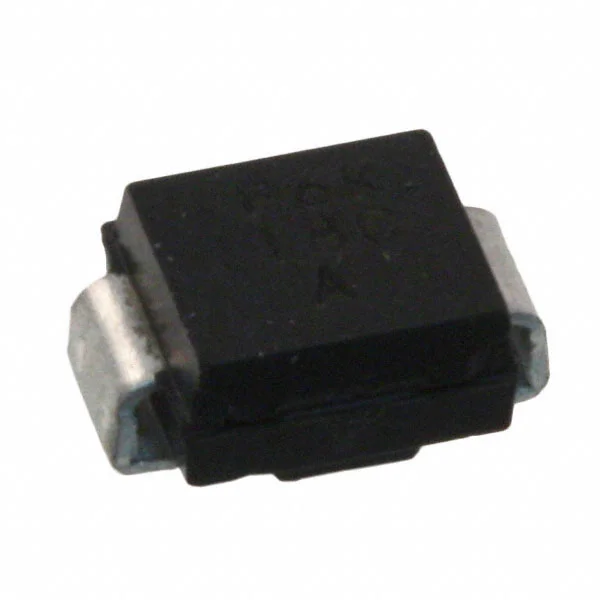

DIODE ZENER 27V 5W SMBJ
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-214AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SMBJ5361B
SMBJ5361B/TR13 Hakkında
SMBJ5361B/TR13, Microchip Technology tarafından üretilen 27V nominal gerilimli 5W güç kapasiteli Zener diyottur. Surface mount SMB (DO-214AA) paketinde sunulan bu bileşen, gerilim regülasyonu ve koruma uygulamalarında kullanılır. 5 Ohm maksimum empedans (Zzt) ile sabit gerilim sağlar. -65°C ile 150°C arasında çalışır, ±5% tolerans ile üretilir. Maksimum reverse leakage akımı 20.6V'da 500 nA'dir. Forward gerilimi 1A'de 1.2V'dir. Endüstriyel, tüketici elektroniği ve güç yönetimi devrelerinde voltaj stabilizasyonu ve transient koruması için uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 500 nA @ 20.6 V |
| Impedance (Max) (Zzt) | 5 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | SMBJ (DO-214AA) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
| Voltage - Zener (Nom) (Vz) | 27 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
