Zener Diyotlar - Tekil

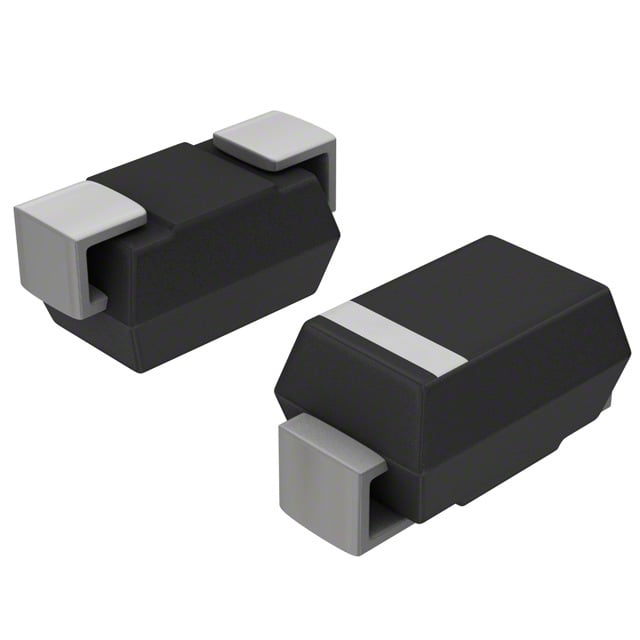

SMBJ5347B-TP
DIODE ZENER 10V 5W DO214AA
- Paket/Kılıf
- DO-214AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SMBJ5347B
SMBJ5347B-TP Hakkında
SMBJ5347B-TP, Micro Commercial Components tarafından üretilen 10V nominal gerilimde çalışan 5W güç kapasiteli bir Zener diyottur. Surface mount DO-214AA (SMB) paketinde sunulan bu komponent, gerilim düzenleme ve koruma uygulamalarında kullanılır. 5 µA ters kaçak akımı, 1.2V ileri gerilimi ve 2Ω maksimum impedans karakteristiği ile hassas kontrol gerektiren devrelerde tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında ve ±5% voltaj toleransı ile elektronik cihazlardaki aşırı gerilim koruması, gerilim referans devreleri ve doğru akım kaynaklarında uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 7.6 V |
| Impedance (Max) (Zzt) | 2 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | DO-214AA (SMB) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
