Transistörler - Bipolar (BJT) - Diziler

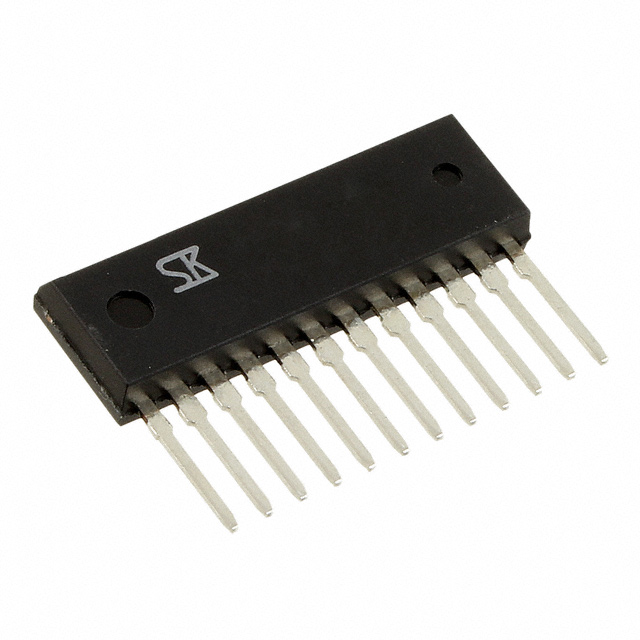

SMA6511
TRANS 4NPN/1PNP DARL 60V 12SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA6511
SMA6511 Hakkında
SMA6511, Sanken Electric tarafından üretilen 4 NPN ve 1 PNP Darlington transistöründen oluşan entegre transistör dizisidir. 12-SIP Through Hole paketinde sunulan bu komponent, 60V maksimum collector-emitter gerilimi ve 1.5A/3A maksimum collector akımı ile çalışır. 2000 minimum DC current gain (hFE) değeri ile güçlü akım kuvvetlendirilmesi sağlar. 1.5V maksimum VCE(sat) değeri ile düşük doyum gerilimine sahiptir. 150°C çalışma sıcaklığına kadar dayanıklı olup, 4W maksimum güç tüketimine sahiptir. Endüstriyel kontrol sistemleri, motor sürücüleri, relay kontrol devreleri, sinyal değiştirme uygulamaları ve güç anahtarlama devrelerinde kullanılır. Through Hole montajı ile klasik PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A, 3A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 1A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Last Time Buy |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 NPN, 1 PNP Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
