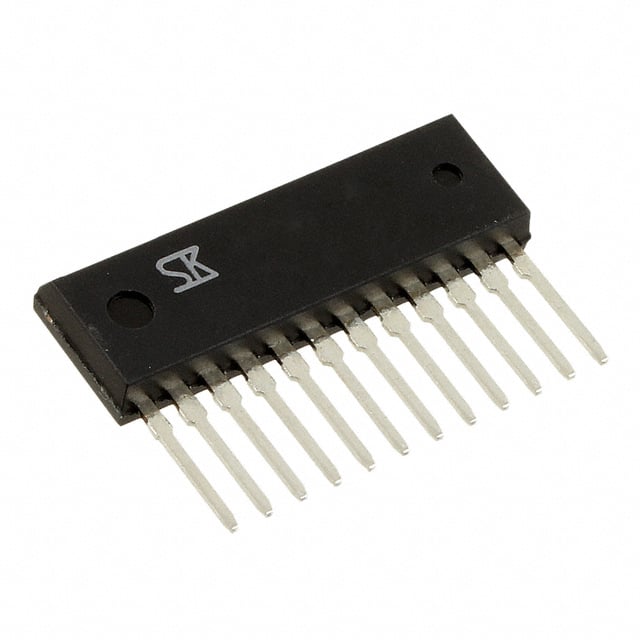

SMA6010
TRANS 3NPN/3PNP DARL 60V 12SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA6010
SMA6010 Hakkında
SMA6010, Sanken Electric tarafından üretilen 3 adet NPN ve 3 adet PNP Darlington transistörden oluşan entegre bir transistör dizisidir. 12-SIP paketinde sunulan bu bileşen, 3 fazlı köprü uygulamaları için tasarlanmıştır. 60V maksimum collector-emitter gerilimi ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. 2000 minimum DC akım kazancı (hFE) sayesinde düşük sürücü akımı ile kontrol edilebilir. 75MHz transition frequency ile PWM ve switching uygulamalarında çalışabilir. 1.5V saturation voltajı ile düşük güç tüketimi sağlar. Motor kontrolü, inverter devreleri, güç anahtarları ve 3 fazlı drive uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 3A, 4V |
| Frequency - Transition | 75MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 3 NPN, 3 PNP Darlington (3-Phase Bridge) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 6mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
