Transistörler - FET, MOSFET - Diziler

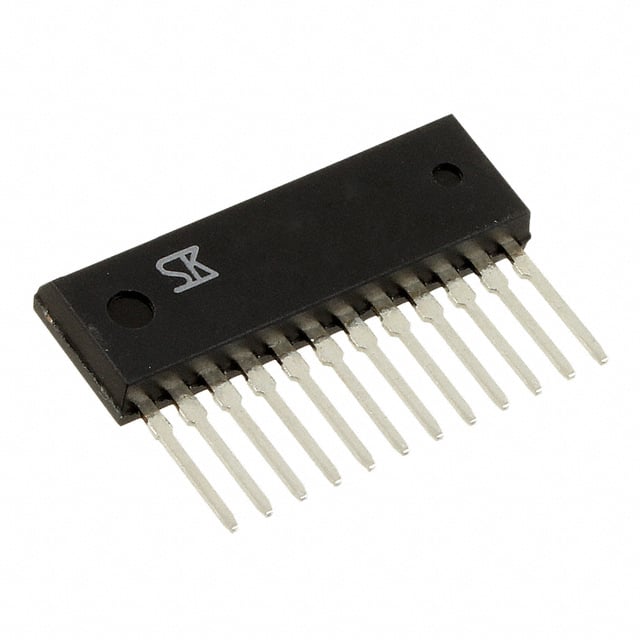

SMA5125
MOSFET 3N/3P-CH 60V 10A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA5125
SMA5125 Hakkında
SMA5125, Sanken Electric tarafından üretilen 3-faz köprü konfigürasyonunda 3 N-kanal ve 3 P-kanal MOSFET içeren bir dizi transistördür. 60V Drain-Source voltaj derecelendirilmesi ve 10A sürekli drenaj akımı ile güç elektronik uygulamalarında kullanılır. 12-SIP through-hole paketinde sunulan bu bileşen, düşük 140mOhm RDS(on) değeri ile verimli anahtarlama sağlar. Motor kontrol, invertör, DC-DC dönüştürücü ve benzer güç yönetimi devreleri başta olmak üzere çeşitli uygulamalarda yer alır. Maksimum 4W güç dağıtımı ve -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 3 N and 3 P-Channel (3-Phase Bridge) |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Obsolete |
| Power - Max | 4W |
| Rds On (Max) @ Id, Vgs | 140mOhm @ 5A, 4V |
| Supplier Device Package | 12-SIP |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
