Transistörler - FET, MOSFET - Diziler

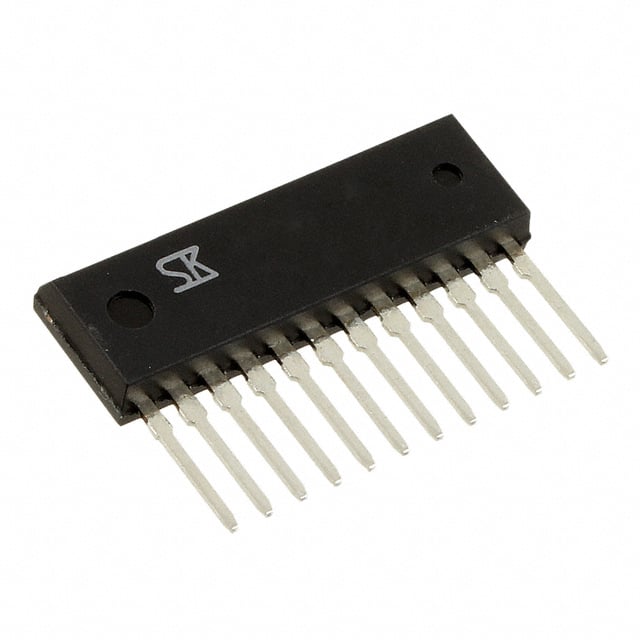

SMA5118
MOSFET 6N-CH 500V 5A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA5118
SMA5118 Hakkında
SMA5118, Sanken Electric tarafından üretilen 6 N-Channel MOSFET dizi transistördür. 500V drain-source gerilim ve 5A sürekli dren akımı kapasitesi ile 3-faz köprü uygulamalarında kullanılmak üzere tasarlanmıştır. 12-SIP through-hole paket içinde sunulan bu komponent, 1.4Ω @ 2.5A, 10V RDS(on) değeri ve 150°C maksimum çalışma sıcaklığı ile endüstriyel sürücü ve güç dönüştürücü devrelerinde yer alır. 770pF input kapasitansi ve 4V gate-source threshold voltajı özellikleri ile hassas kontrolü gerekli uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Input Capacitance (Ciss) (Max) @ Vds | 770pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Rds On (Max) @ Id, Vgs | 1.4Ohm @ 2.5A, 10V |
| Supplier Device Package | 12-SIP |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
