Transistörler - FET, MOSFET - Diziler

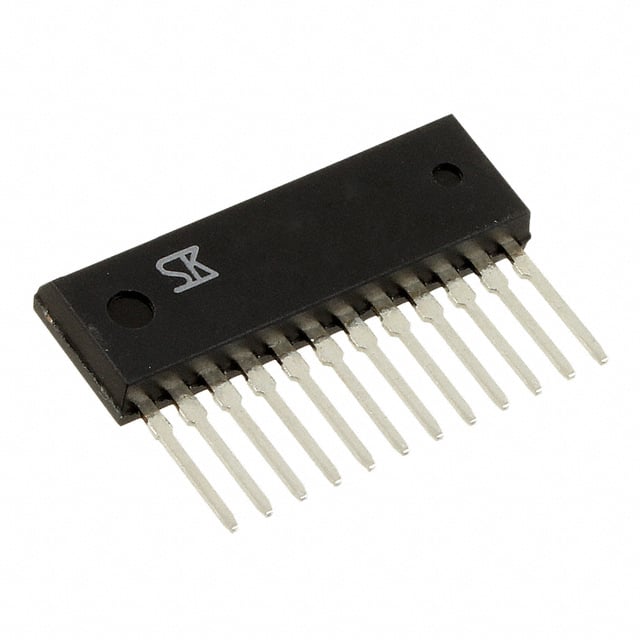

SMA5117
MOSFET 6N-CH 250V 7A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA5117
SMA5117 Hakkında
SMA5117, Sanken Electric tarafından üretilen 6 N-Channel MOSFET dizisi entegresidir. 12-SIP paketinde sunulan bu komponent, 250V Drain-Source gerilimi ve 7A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 3-fazlı bridge uygulamalarında kullanılmak üzere optimize edilmiş standart FET özelliklerine sahiptir. 250mΩ maksimum RDS(on) değeri ile düşük güç tüketimi sağlar. 4V gate-source eşik gerilimi ve 850pF input kapasitansi özellikleriyle, endüstriyel motor kontrol, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 150°C maksimum junction sıcaklığı ile yüksek sıcaklık ortamlarında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 250V |
| FET Feature | Standard |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Input Capacitance (Ciss) (Max) @ Vds | 850pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Rds On (Max) @ Id, Vgs | 250mOhm @ 3.5A, 10V |
| Supplier Device Package | 12-SIP |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
