Transistörler - Bipolar (BJT) - Diziler

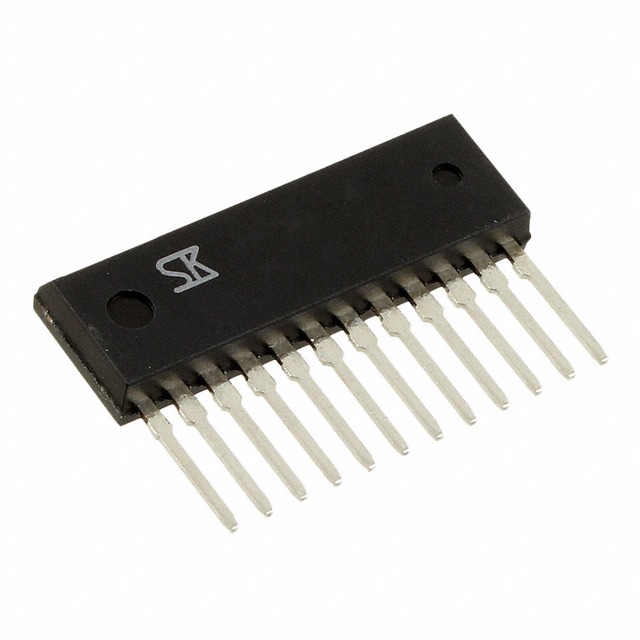

SMA5106
TRANS 4NPN DARL 120V 5A
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA5106
SMA5106 Hakkında
SMA5106, Sanken Electric tarafından üretilen dört adet NPN Darlington transistörün entegre edildiği transistör dizisidir. 12-SIP (Single In-line Package) paketlemesiyle through-hole montajı destekler. Maksimum collector akımı 5A, collector-emitter breakdown voltajı 120V olup, yüksek DC current gain (hFE: 2000 @ 3A, 2V) sağlar. Vce doyum voltajı 1.5V'dur. 150°C'ye kadar çalışma sıcaklığında ve maksimum 5W güç tüketiminde kullanılabilir. Endüstriyel uygulamalar, motor kontrol devrelerinde, güç anahtar uygulamalarında ve darlington konfigürasyonunun avantajını gerektiren pozisyon kontrol sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 3A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 5W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 3mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
