Transistörler - Bipolar (BJT) - Diziler

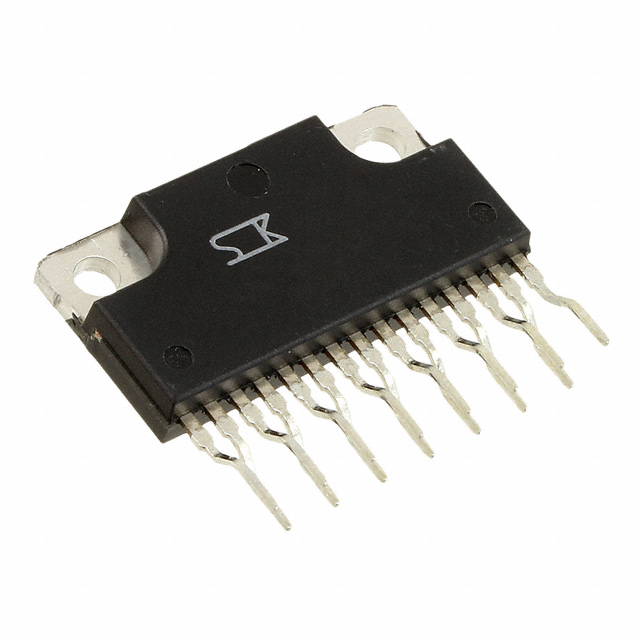

SMA4038
TRANS 6NPN DARL 120V 3A 15SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- SMA4038
SMA4038 Hakkında
SMA4038, Sanken Electric tarafından üretilen 6 NPN Darlington transistör dizisidir. 15-SIP pakette sunulan bu komponent, yüksek akım kazancı (hFE min: 2000) ve 120V kollektör-emitter kırılma voltajı ile çalışır. Maksimum 3A kollektör akımı ve 4W güç dağıtım kapasitesiyle entegre devreler, motor kontrolü, güç uygulamaları ve anahtarlama devreleri gibi uygulamalarda kullanılır. 150°C maksimum çalışma sıcaklığında dönem boyu güvenilir performans sağlar. Through-hole montajı ile geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 1.5A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 15-SIP Exposed Tab, Formed Leads |
| Part Status | Active |
| Power - Max | 4W |
| Supplier Device Package | 15-SIP |
| Transistor Type | 6 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 3mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
