Transistörler - Bipolar (BJT) - Diziler

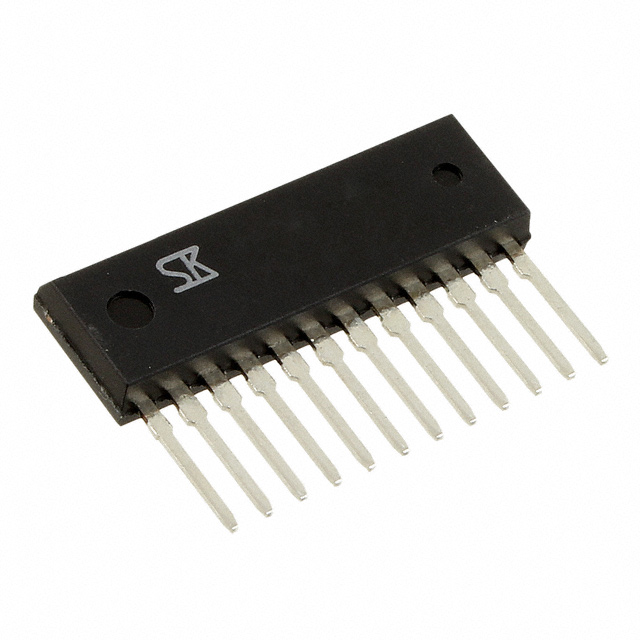

SMA4033
TRANS 4NPN DARL 100V 2A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA4033
SMA4033 Hakkında
SMA4033, Sanken Electric tarafından üretilen dört adet NPN Darlington transistörü içeren entegre bir dizidir. 12-SIP paket içinde bulunan bu bileşen, 100V kolektör-emitter gerilimi ve 2A maksimum kolektör akımı kapasitesine sahiptir. Darlington konfigürasyonu sayesinde 2000 minimum DC akım kazancı (hFE) sağlayan SMA4033, güç yönetimi, motor kontrolü, röle sürücüleri ve doğrudan yüksek akım kontrolü gerektiren uygulamalarda kullanılır. Maksimum 4W güç harcaması ile düşük-orta seviye güç uygulamalarına uygundur. 150°C çalışma sıcaklığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 1A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
