Transistörler - Bipolar (BJT) - Diziler

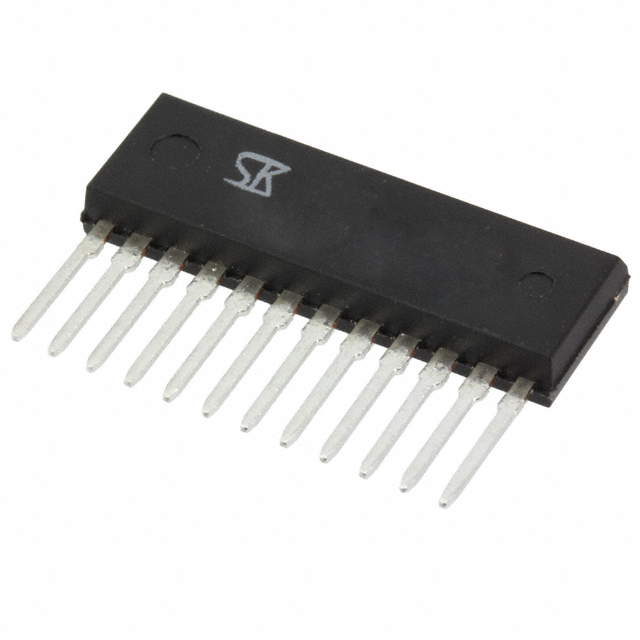

SMA4032
TRANS 4NPN DARL 100V 3A 12SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA4032
SMA4032 Hakkında
SMA4032, Sanken Electric tarafından üretilen 4 kanallı NPN Darlington transistör dizisidir. 12-SIP paket içerisinde dört adet Darlington transistör barındırır. Maksimum 3A kolektör akımı, 100V collector-emitter gerilimi ve 2000 minimum DC akım kazancı ile çalışır. VCE doyum gerilimi 1.5V'dir ve maksimum geçiş frekansı 40MHz'dir. 4W maksimum güç sınırlaması ve 150°C maksimum işletme sıcaklığına sahiptir. Through-hole montaj tipiyle PCB'ye monte edilir. Endüstriyel kontrol uygulamaları, solenoid sürücüleri, motor kontrol devreleri ve dijital lojik arayüz uygulamalarında yaygın olarak kullanılır. Quad Darlington yapısı sayesinde aynı pakette birden fazla anahtarlama işlevi gerçekleştirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 1.5A, 4V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 3mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
