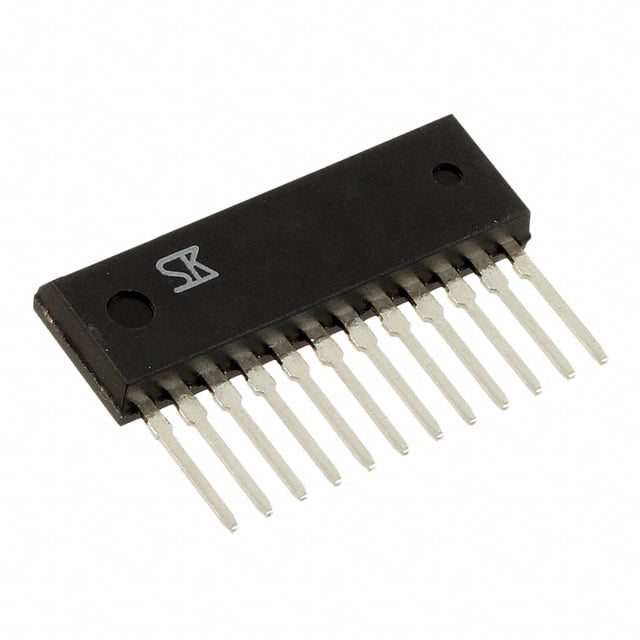

SMA4030
TRANS 4NPN DARL 100V 3A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA4030
SMA4030 Hakkında
SMA4030, Sanken Electric tarafından üretilen 4 adet NPN Darlington transistörü içeren entegre bir transistör dizisidir. 12-SIP (Single In-line Package) paket tipinde sunulan bu komponent, 3A kolektör akımı ve 100V gerilim dayanımı ile orta güç uygulamalarında kullanılır. 2000 minimum DC akım kazancı (hFE) sayesinde düşük baz akımları ile yüksek kolektör akımlarını kontrol edebilir. 40MHz transition frequency ile standart hız uygulamalarına uygundur. Motor sürücüleri, röle kontrol devreleri, LED dizileri ve ses amplifikasyon uygulamalarında yaygın olarak tercih edilir. 150°C maksimum junction sıcaklığında 4W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 1.5A, 4V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Active |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 3mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
