Transistörler - Bipolar (BJT) - Diziler

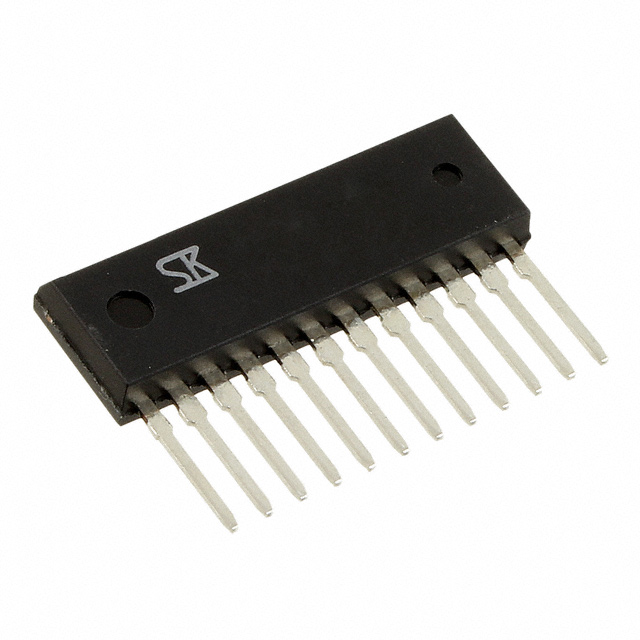

SMA4021
TRANS 4PNP DARL 60V 3A 12-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 12-SIP Exposed Tab
- Seri / Aile Numarası
- SMA4021
SMA4021 Hakkında
SMA4021, Sanken Electric tarafından üretilen 4'lü PNP Darlington transistör dizisidir. 12-SIP through-hole paketinde sunulan bu bileşen, maksimum 3A kollektör akımı ve 60V gerilim dayanımı ile çalışır. 2000 minimum DC current gain (hFE) değeri ile düşük tabaka akımında yüksek akım amplifikasyonu sağlar. Saturasyon gerilimleri düşüktür (1.5V @ 2A, 4mA). 150°C maksimum çalışma sıcaklığında 4W güç tüketebilir. Motor kontrolleri, relay sürücüleri, güç amplifikasiyon devreleri ve invertör uygulamalarında kullanılır. Through-hole montajı nedeniyle geleneksel PCB tasarımlarında kolayca uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 2A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 12-SIP |
| Part Status | Last Time Buy |
| Power - Max | 4W |
| Supplier Device Package | 12-SIP |
| Transistor Type | 4 PNP Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 4mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
