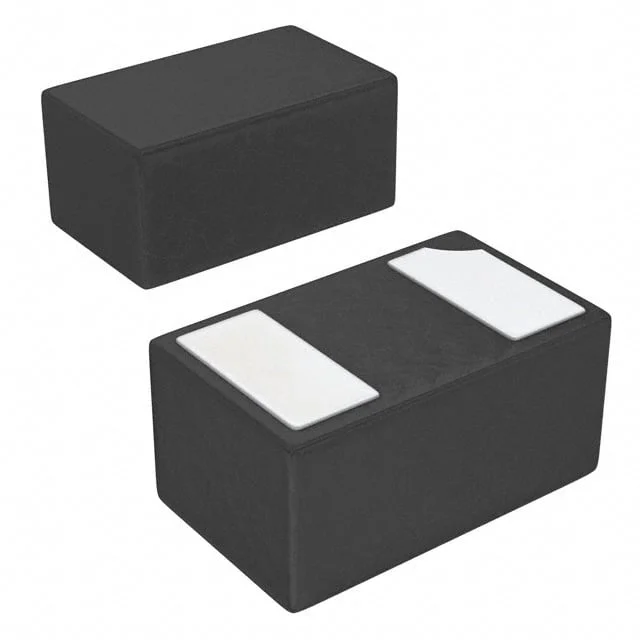

SM5819L2-TP
DIODE SCHOTTKY 40V 1A DFN1006-2
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SM5819L2
SM5819L2-TP Hakkında
SM5819L2-TP, Micro Commercial Components tarafından üretilen 40V 1A kapasiteli Schottky diyottur. 0402 (DFN1006) yüzey montaj paketinde sunulan bu bileşen, düşük forward voltage (600mV @ 1A) ve fast recovery karakteristiğine sahiptir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Maksimum 60µA ters kaçak akımı (reverse leakage) ile güç tüketimini minimize eder. Anahtarlama güç kaynakları, AC/DC adaptörleri, enerji yönetimi devreleri ve voltaj regülatörlerinde doğrultma diyotu olarak kullanılır. 90pF @ 0V kapasitans ve ≤500ns recovery süresi ile yüksek hızlı anahtarlama uygulamalarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 90pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 60 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2-DFN1006 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
