Diyotlar - Doğrultucular - Tekil

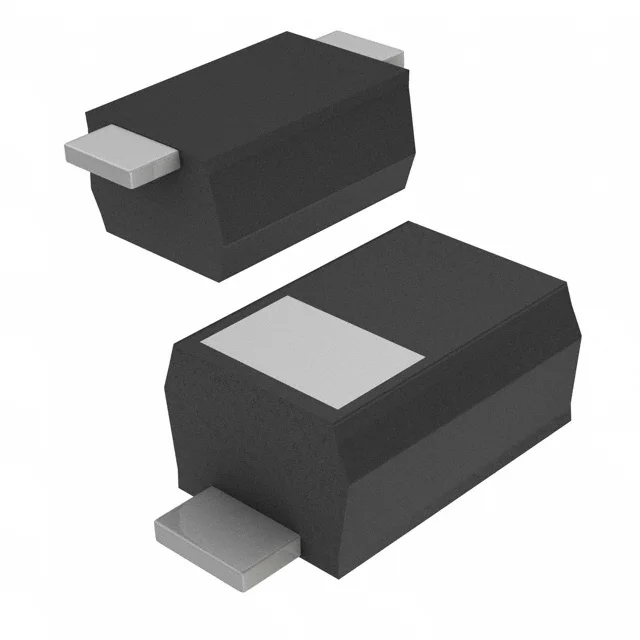

SM5817PL-TP
DIODE SCHOTTKY 20V 1A SOD123FL
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SM5817PL
SM5817PL-TP Hakkında
SM5817PL-TP, Micro Commercial Components tarafından üretilen 20V 1A kapasitesinde bir Schottky doğrultucu diyottur. SOD-123F yüzey montajlı paket ile sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 450mV maksimum ileri voltaj düşüşü ve 100µA ters sızıntı akımı ile verimli bir çalışma sağlar. -65°C ile 125°C arasında çalışabilir. Güç kaynakları, invertörler, anahtarlama düzenleyicileri ve RF uygulamalarında yaygın olarak tercih edilir. Hızlı iyileştirme süresi (≤500ns) sayesinde yüksek frekans devrelerinde etkili performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123FL |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
