Diyotlar - Doğrultucular - Tekil

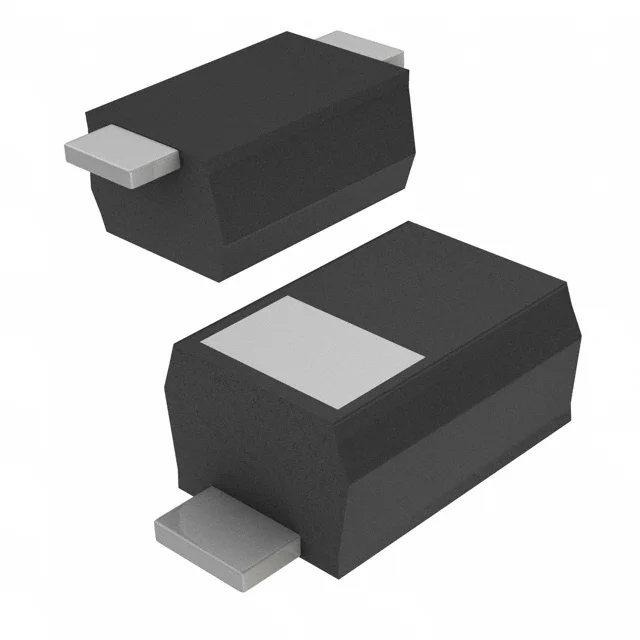

SM4005PL-TP
DIODE GEN PURP 600V 1A SOD123FL
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SM4005PL
SM4005PL-TP Hakkında
SM4005PL-TP, Micro Commercial Components tarafından üretilen genel amaçlı doğrultucu diyottur. 600V ters kapanma voltajı ve 1A ortalama düzeltilmiş akım kapasitesine sahiptir. SOD-123F yüzey montaj paketi ile tasarlanmış olup, -65°C ile 175°C arasındaki çalışma sıcaklığı aralığında güvenilir çalışma sağlar. 1.1V maksimum forward voltaj ve 5µA ters kaçak akımı ile karakteristik özellikler taşır. AC/DC güç kaynakları, anahtarlama devreler ve sinyal koşullandırma uygulamalarında kullanılır. 500ns üstü geri kazanım hızı ile standart hız diyot kategorisine girmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123FL |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
