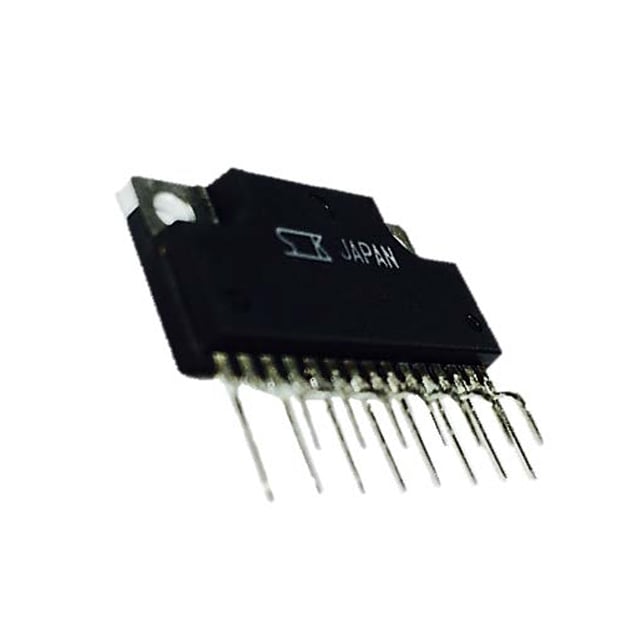

SLA5074
MOSFET 4N-CH 60V 5A 15-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- SLA5074
SLA5074 Hakkında
SLA5074, Sanken Electric tarafından üretilen 4 N-Channel MOSFET dizisi olup half-bridge konfigürasyonunda tasarlanmıştır. 60V drain-source voltajı ve 5A sürekli drenaj akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük sürücü voltajlarıyla çalışabilir. 300mOhm on-resistance değeri ile verimli anahtarlama sağlar. Through-hole montajı destekleyen 15-SIP paketi endüstriyel ve tüketici elektroniği uygulamalarında motor kontrol, DC-DC dönüştürücüler ve güç yönetimi devrelerinde kullanıma uygundur. Maksimum 150°C junction sıcaklığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 4 N-Channel (Half Bridge) |
| Input Capacitance (Ciss) (Max) @ Vds | 320pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 15-SIP Exposed Tab, Formed Leads |
| Part Status | Active |
| Power - Max | 4.8W |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 3A, 4V |
| Supplier Device Package | 15-ZIP |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
