Diyotlar - Doğrultucular - Tekil

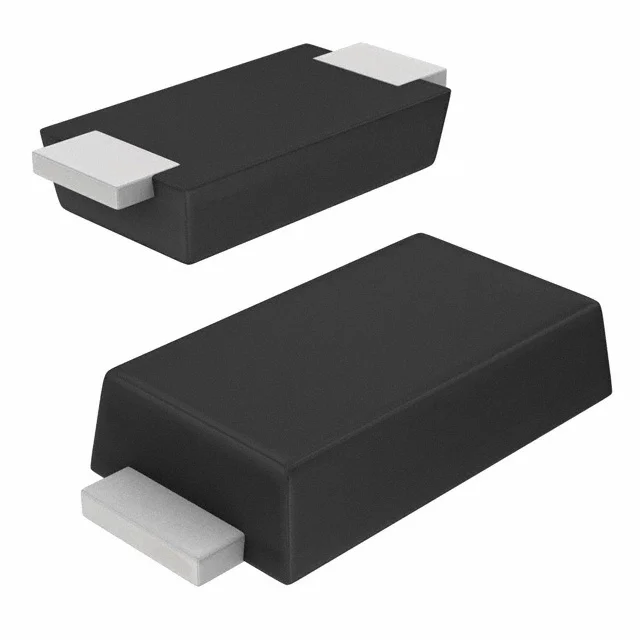

SK56AFL-TP
DIODE SCHOTTKY 60V 5A DO221AC
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SK56AFL
SK56AFL-TP Hakkında
SK56AFL-TP, Micro Commercial Components tarafından üretilen Surface Mount Schottky diyottur. 60V reverse voltage ve 5A average rectified current kapasitesiyle, doğrultucu uygulamalarda kullanılan hızlı kurtarma diyotudur. DO-221AC (SMA Flat Leads) paketinde sunulan bu bileşen, 700mV forward voltage @ 5A ve 500µA reverse leakage @ 60V özelliklerine sahiptir. -55°C ile 125°C arasında çalışma sıcaklığında operasyon yapabilen SK56AFL-TP, fast recovery özelliği (≤500ns, >200mA) nedeniyle güç kaynakları, AC/DC konvertörler ve inverter uygulamalarında tercih edilir. 210pF @ 4V kapasitans değeri yüksek frekans uygulamalarında avantaj sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 210pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-221AC (SMA-FL) |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
