Diyotlar - Doğrultucular - Tekil
SK510AFL-TP

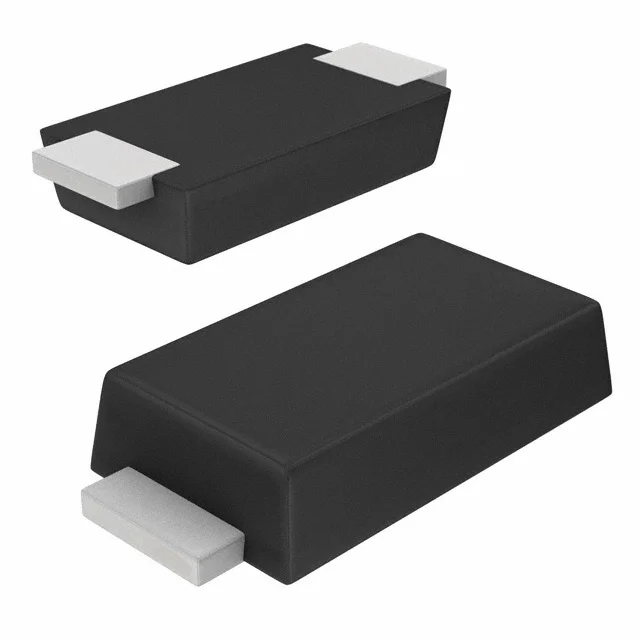

DIODE SCHOTTKY 100V 5A DO221AC
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SK510AFL
SK510AFL-TP Hakkında
SK510AFL-TP, Micro Commercial Components (MCC) tarafından üretilen 100V/5A Schottky doğrultma diyotudur. Surface mount DO-221AC (SMA-FL) paketinde sunulan bu komponentin maksimum forward voltajı 5A akımda 850mV olup, reverse leakage akımı 100V'de 200µA'dır. Fast recovery özelliğine sahip diyot, -55°C ile 125°C arasında çalışmaktadır. 170pF (4V, 1MHz) kapasitansı ile düşük sürücü gereksinimlerine sahiptir. Güç kaynakları, AC-DC konvertörleri, anahtarlama devreleri ve yüksek frekanslı uygulamalarda kullanılan bu Schottky diyot, hızlı anahtarlama ve düşük ileri gerilim düşümü sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 170pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-221AC (SMA-FL) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
