Diyotlar - Doğrultucular - Tekil

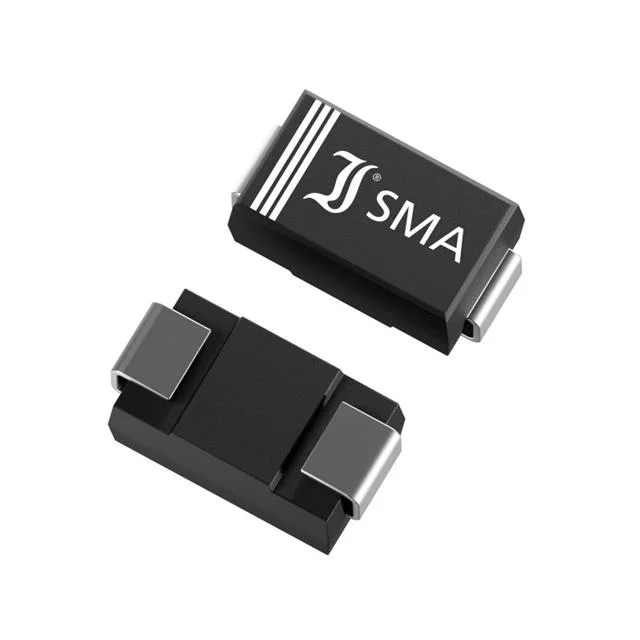

SK15
SchottkyD, 50V, 1A
- Üretici
- DComponents
- Paket/Kılıf
- SMA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SK15
SK15 Hakkında
SK15, DComponents tarafından üretilen Surface Mount Schottky doğrultma diyodudur. 50V ters gerilim dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Forward voltajı 1A akımda maksimum 700mV'dir. Fast recovery özelliği ile 500ns'den daha hızlı anahtarlama süresi sağlar. DO-214AC (SMA) paketinde sunulan bu diyot, anahtarlamalı güç kaynakları, AC-DC dönüştürücüler ve düşük voltaj uygulamalarında doğrultma ve korumalı diyot olarak kullanılır. -50°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 µA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-214AC, SMA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AC (SMA) |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
