Transistörler - FET, MOSFET - Diziler

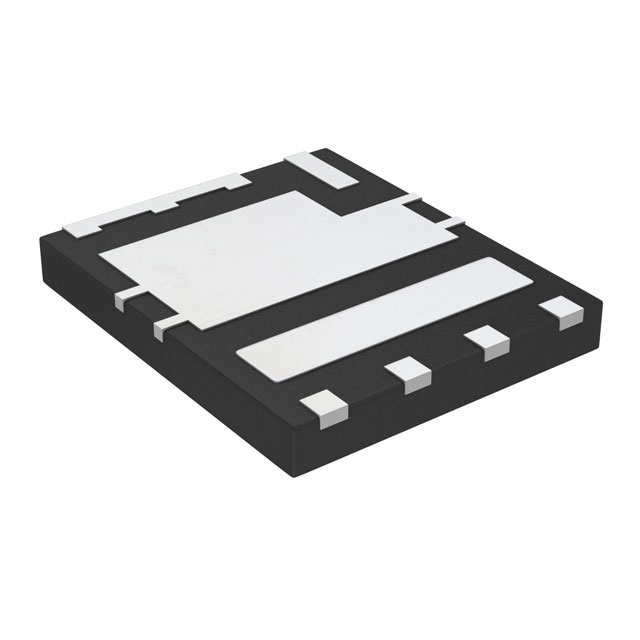

SIZF300DT-T1-GE3
MOSFET DUAL N-CHAN 30V PPAIR 3X3
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZF300DT
SIZF300DT-T1-GE3 Hakkında
Vishay SIZF300DT-T1-GE3, 30V Drain-Source gerilimi ile çalışan dual N-Channel MOSFET transistördür. PowerWDFN 8-pin paketinde sunulan bu bileşen, 23A sürekli drenaj akımı (Ta@25°C) ve 75A (Tc) kapasitesine sahiptir. 4.5mΩ (10A, 10V) ile 1.84mΩ (10A, 10V) arasında değişen RDS(on) değerleri sayesinde düşük kayıp uygulamalarında kullanılır. 22nC ve 62nC gate charge değerleri hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışabilen bu MOSFET, güç yönetimi, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. Surface mount teknolojisi ile üretilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 23A (Ta), 75A (Tc), 34A (Ta), 141A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 22nC @ 10V, 62nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100pF @ 15V, 3150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 3.8W (Ta), 48W (Tc), 4.3W (Ta), 74W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 10A, 10V, 1.84mOhm @ 10A, 10V |
| Supplier Device Package | 8-PowerPair® (6x5) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
