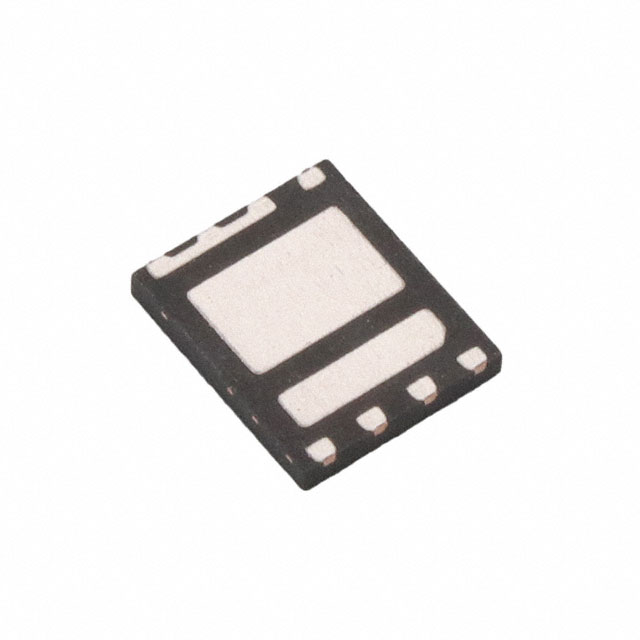

SIZ988DT-T1-GE3
MOSFET 2 N-CH 30V 8-POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ988DT
SIZ988DT-T1-GE3 Hakkında
SIZ988DT-T1-GE3, Vishay tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source gerilim ve 40A/60A sürekli drain akımı desteği ile güç yönetimi, motor kontrolü ve anahtarlama uygulamalarında kullanılır. 8-PowerWDFN paketinde sunulan bu bileşen, 7.5mΩ ile 4.1mΩ arasında değişen düşük Rds(On) değerleri ile verimli enerji transferi sağlar. -55°C ile 150°C arasında çalışabilen ve maksimum 20.2W-40W güç tüketimine sahip bu transistör, anahtarlamalı güç kaynakları, LED sürücüleri ve endüstriyel kontrol sistemlerinde tercih edilir. Gate charge özellikleri hızlı anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Tc), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.5nC @ 4.5V, 23.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1000pF @ 15V, 2425pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 20.2W, 40W |
| Rds On (Max) @ Id, Vgs | 7.5mOhm @ 10A, 10V, 4.1mOhm @ 19A, 10V |
| Supplier Device Package | 8-PowerPair® |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA, 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
