Transistörler - FET, MOSFET - Diziler

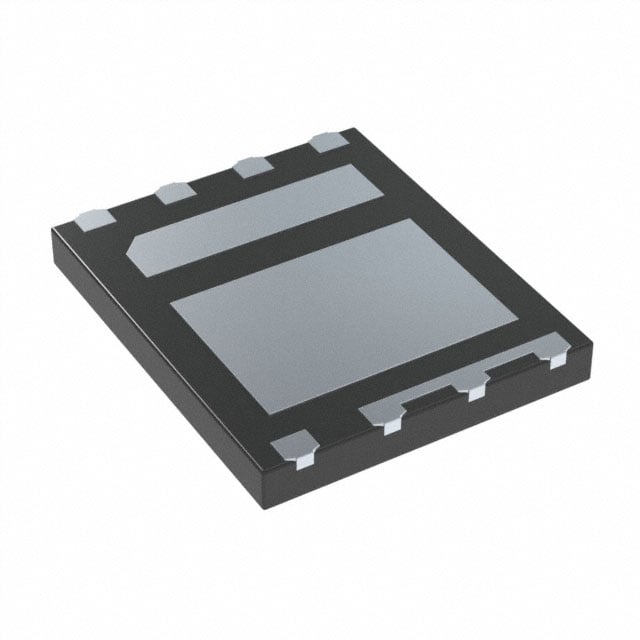

SIZ980DT-T1-GE3
MOSFET 2 N-CH 30V 8-POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ980DT
SIZ980DT-T1-GE3 Hakkında
Vishay SIZ980DT-T1-GE3, 8-PowerPair paketinde sunulan dual N-channel MOSFET transistördür. 30V Vdss derecesinde çalışan bu bileşen, 20A ve 60A sürekli dren akımı kapasitesine sahiptir. Schottky FET teknolojisi ile üretilen komponent, 6mOhm ile 1.6mOhm arasında değişen RDS(on) değerleri sunarak düşük direnç uygulamalarında tercih edilir. -55°C ile 150°C sıcaklık aralığında güvenilir çalışma sunar. Güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve anahtarlama uygulamalarında yaygın olarak kullanılır. Surface mount tasarımı kompakt devre tasarımlarına olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual), Schottky |
| Gate Charge (Qg) (Max) @ Vgs | 8.1nC @ 4.5V, 35nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 930pF @ 15V, 4600pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 20W, 66W |
| Rds On (Max) @ Id, Vgs | 6.7mOhm @ 15A, 10V, 1.6mOhm @ 19A, 10V |
| Supplier Device Package | 8-PowerPair® (6x5) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
