Transistörler - FET, MOSFET - Diziler

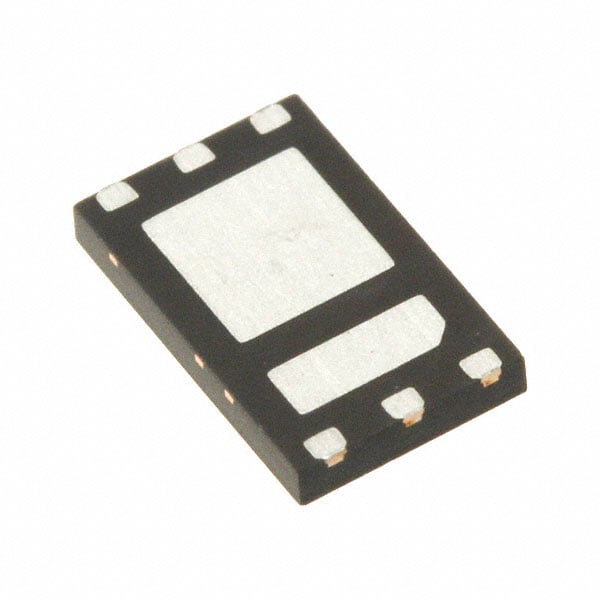

SIZ904DT-T1-GE3
MOSFET 2N-CH 30V 12A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ904DT
SIZ904DT-T1-GE3 Hakkında
SIZ904DT-T1-GE3, Vishay tarafından üretilen dual N-Channel MOSFET transistördür. 30V drain-source voltaj desteği ve 12A sürekli drain akımı kapasitesiyle orta güç uygulamaları için tasarlanmıştır. Logic level gate özelliğiyle düşük voltajlı kontrol sinyalleriyle doğrudan çalışabilir. 24mOhm RDS(on) değeri ile verimli anahtarlama performansı sağlar. Half-bridge konfigürasyonunda düzenlenmiş yapısıyla motor sürücüler, DC-DC dönüştürücüler, güç yönetimi ve anahtarlama uygulamalarında kullanılır. Surface mount 6-PowerPair paketinde sunulur ve -55°C ile 150°C arasında çalışmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 16A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 435pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Active |
| Power - Max | 20W, 33W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 7.8A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
