Transistörler - FET, MOSFET - Diziler

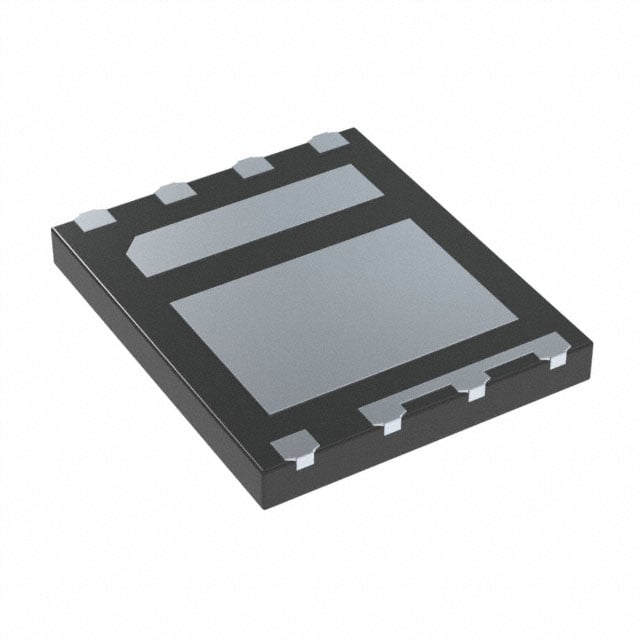

SIZ902DT-T1-GE3
MOSFET 2N-CH 30V 16A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ902DT
SIZ902DT-T1-GE3 Hakkında
SIZ902DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel MOSFET dizisi (Half Bridge konfigürasyonu) olup, 30V drain-source gerilimi ve 16A sürekli drenaj akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük gerilim sürücülerle uyumludur. 12mOhm maksimum on-state direnci (Rds On) ve 2.2V threshold gerilimi ile hızlı anahtarlama uygulamalarında kullanılır. Surface mount 8-PowerWDFN pakette sunulan bu bileşen, motor sürücüleri, güç yönetimi devreleri, DC-DC konvertörleri ve PWM anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 21nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 790pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 29W, 66W |
| Rds On (Max) @ Id, Vgs | 12mOhm @ 13.8A, 10V |
| Supplier Device Package | 8-PowerPair® (6x5) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
