Transistörler - FET, MOSFET - Diziler

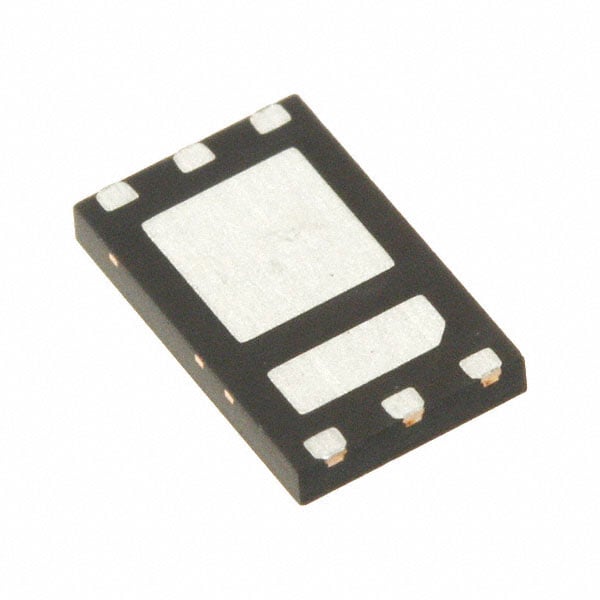

SIZ790DT-T1-GE3
MOSFET 2N-CH 30V 16A 6-POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ790DT
SIZ790DT-T1-GE3 Hakkında
SIZ790DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel Half Bridge MOSFET'tir. 30V Drain-Source voltajında 16A sürekli akım kapasitesine sahiptir. Logic Level Gate özelliğiyle düşük gate sürüş voltajında çalışabilen bu bileşen, 9.3mOhm RDS(on) değeriyle (10V, 15A) düşük iletim direnci sağlar. -55°C ile 150°C sıcaklık aralığında çalışır. Gate Charge 24nC @ 10V ve Input Capacitance 830pF @ 15V değerlerine sahiptir. 27W-48W güç yönetimi kapasitesine sahip bu MOSFET dizisi, güç dönüşüm uygulamaları, motor sürücüleri, anahtarlama devreleri ve DC-DC dönüştürücülerde kullanılır. Surface Mount teknolojisiyle 6-PowerPair™ paketinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A, 35A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 830pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Obsolete |
| Power - Max | 27W, 48W |
| Rds On (Max) @ Id, Vgs | 9.3mOhm @ 15A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
