Transistörler - FET, MOSFET - Diziler

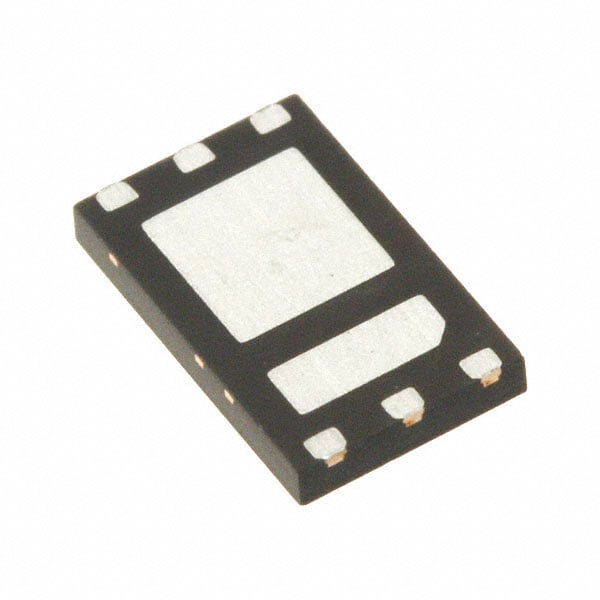

SIZ730DT-T1-GE3
MOSFET 2N-CH 30V 16A 6-POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ730DT
SIZ730DT-T1-GE3 Hakkında
SIZ730DT-T1-GE3, Vishay tarafından üretilen logic level gate özelliğine sahip 2N-Channel Half Bridge MOSFET transistörüdür. 30V Drain to Source voltajı ve 16A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. 9.3mOhm (@ 15A, 10V) on-resistance değeri ile düşük kayıplar sağlar. Surface mount 6-PowerPair™ paketinde sunulan bu bileşen, motor sürücüleri, dc-dc konvertörler ve switched-mode power supply (SMPS) devreleri gibi enerji dönüşüm uygulamalarında yer alır. -55°C ile 150°C arasında çalışma sıcaklığı aralığı ve 2.2V gate threshold voltajı hızlı anahtarlama operasyonlarını destekler. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A, 35A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 830pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Obsolete |
| Power - Max | 27W, 48W |
| Rds On (Max) @ Id, Vgs | 9.3mOhm @ 15A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
