Transistörler - FET, MOSFET - Diziler

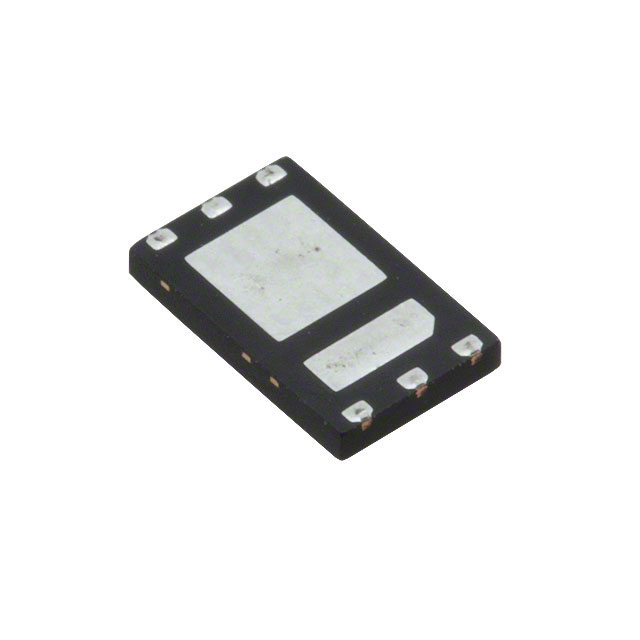

SIZ728DT-T1-GE3
MOSFET 2N-CH 25V 16A 6-POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ728DT
SIZ728DT-T1-GE3 Hakkında
SIZ728DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel (Half Bridge) MOSFET dizisidir. 25V Drain-Source voltaj desteği ile 16A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate özelliğine sahip bu bileşen, 7.7mOhm (10V, 18A koşullarında) düşük RDS(On) değeriyle anahtarlama uygulamalarında verimli çalışır. Surface Mount 6-PowerPair™ paketinde sunulan komponent, -55°C ile +150°C arasında çalışabilir. Gate Charge değeri 26nC ve Input Capacitance 890pF'dir. Güç uygulamaları, motor kontrol devreleri, DC-DC konverterler ve enerji yönetim sistemlerinde kullanılan bu MOSFET dizisi, düşük kapasitanslı anahtarlama ve yüksek akım yönetimi gerektiren tasarımlar için uygundur. Parça durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A, 35A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 26nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 890pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Obsolete |
| Power - Max | 27W, 48W |
| Rds On (Max) @ Id, Vgs | 7.7mOhm @ 18A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
