Transistörler - FET, MOSFET - Diziler

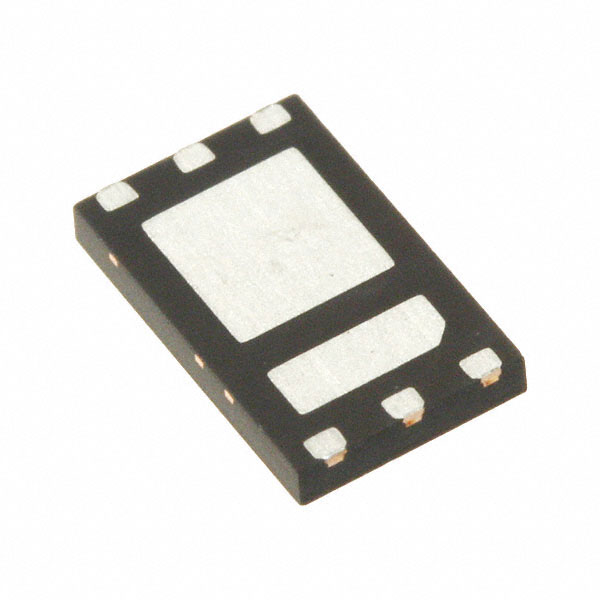

SIZ720DT-T1-GE3
MOSFET 2N-CH 20V 16A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ720DT
SIZ720DT-T1-GE3 Hakkında
SIZ720DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel MOSFET half-bridge konfigürasyonunda transistör dizisidir. 20V drain-source voltajı ve 16A maksimum sürekli drain akımı ile güç uygulamalarında kullanılır. Logic level gate özelliğine sahip olup 10V gate voltajında 8.7mOhm iç direnç (Rds On) ile düşük ısıl kaybı sağlar. 23nC gate charge ve 825pF input capacitance değerleriyle hızlı anahtarlama operasyonları gerçekleştirir. PowerPair™ yüzey monte paketinde tasarlanmış olup, -55°C ile +150°C arasında çalışabilen bu bileşen, DC-DC konvertörler, motor sürücüleri ve güç dönüştürme devreleri gibi uygulamalarda yerini alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 23nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 825pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Active |
| Power - Max | 27W, 48W |
| Rds On (Max) @ Id, Vgs | 8.7mOhm @ 16.8A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
