Transistörler - FET, MOSFET - Diziler

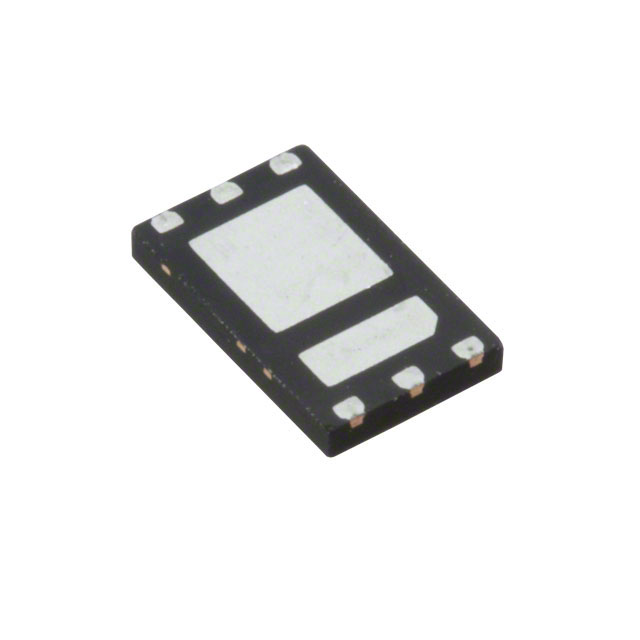

SIZ710DT-T1-GE3
MOSFET 2N-CH 20V 16A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ710DT
SIZ710DT-T1-GE3 Hakkında
SIZ710DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel Half Bridge MOSFET'tir. 20V drain-source gerilimi ve 16A/35A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılan bir transistördür. Logic Level Gate özelliği sayesinde düşük gerilim sürücü devrelerle doğrudan kontrolü destekler. 6.8mOhm on-state direnci ve 2.2V eşik gerilimi ile düşük kayıp ve verimli anahtarlama sağlar. Surface mount 6-PowerPair™ paketinde sunulan bu bileşen, motor sürücüleri, DC-DC dönüştürücüler, güç yönetimi ve hız kontrol uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A, 35A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 820pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Active |
| Power - Max | 27W, 48W |
| Rds On (Max) @ Id, Vgs | 6.8mOhm @ 19A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
