Transistörler - FET, MOSFET - Diziler

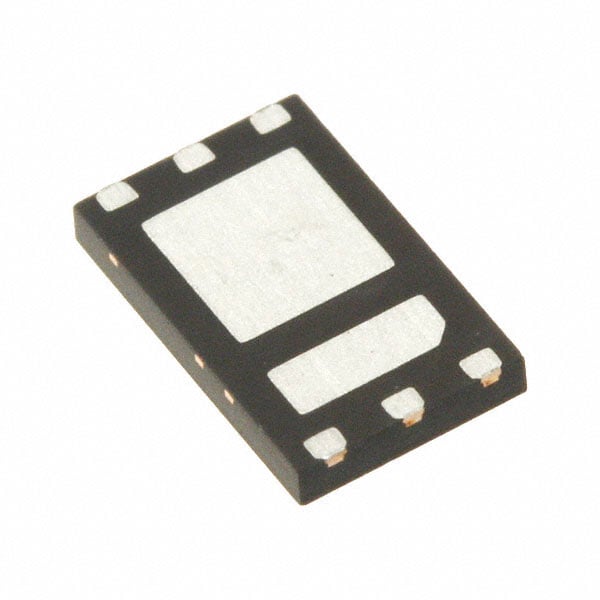

SIZ704DT-T1-GE3
MOSFET 2N-CH 30V 12A PPAK 1212-8
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ704DT
SIZ704DT-T1-GE3 Hakkında
SIZ704DT-T1-GE3, Vishay tarafından üretilen, 30V ve 12A'e kadar çalışabilen N-Channel MOSFET half-bridge dizi transistörüdür. Logic level gate özelliği ile düşük voltaj kontrol sinyalleri ile çalışabilir. 24mΩ üzeri RDS(on) değeri ile enerji verimliliği sağlar. Surface mount PPAK 1212-8 paketinde sunulan bu bileşen, motor sürücüleri, anahtarlamaya dayalı güç kaynakları ve PWM kontrol uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında istikrarlı performans sunar. 12nC gate charge ve 435pF input kapasitansı ile hızlı komütasyon özelliği vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 16A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 435pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Active |
| Power - Max | 20W, 30W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 7.8A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
