Transistörler - FET, MOSFET - Diziler

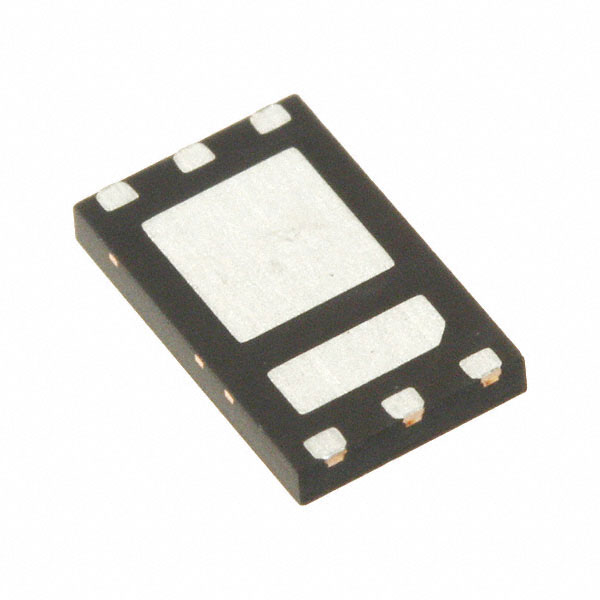

SIZ702DT-T1-GE3
MOSFET 2N-CH 30V 16A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 6-PowerPair™
- Seri / Aile Numarası
- SIZ702DT
SIZ702DT-T1-GE3 Hakkında
Vishay SIZ702DT-T1-GE3, 2 N-Channel Half Bridge konfigürasyonunda tasarlanmış bir MOSFET dizisidir. 30V Drain to Source gerilimi ve 16A sürekli drenaj akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük giriş gerilimi ile kontrol edilebilir. 12mOhm maksimum Rds(On) değeri ile enerji kaybını minimize eder. Surface Mount paketinde sunulan bu bileşen, anahtarlama güç kaynakları, motor kontrol ve DC-DC dönüştürücüler gibi uygulamalarda yaygın olarak yer alır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sağlar. 21nC gate charge değeri ile hızlı komütasyon özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 21nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 790pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerPair™ |
| Part Status | Obsolete |
| Power - Max | 27W, 30W |
| Rds On (Max) @ Id, Vgs | 12mOhm @ 13.8A, 10V |
| Supplier Device Package | 6-PowerPair™ |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
