Transistörler - FET, MOSFET - Diziler

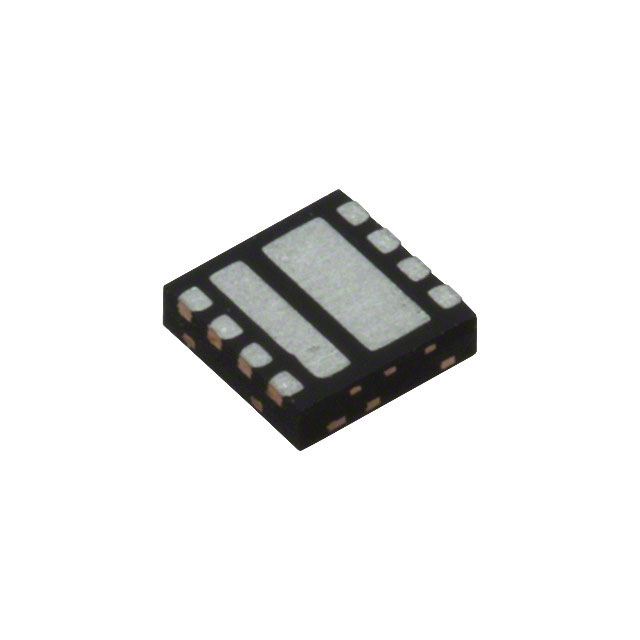

SIZ300DT-T1-GE3
MOSFET 2N-CH 30V 11A POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ300DT
SIZ300DT-T1-GE3 Hakkında
SIZ300DT-T1-GE3, Vishay tarafından üretilen 2 N-Channel Half Bridge konfigürasyonunda bir MOSFET dizisidir. 30V drain-source voltajı ve 11A/28A sürekli drain akımı ile tasarlanmıştır. Logic Level Gate özelliğine sahip bu bileşen, 24mOhm (10V, 9.8A'de) düşük on-state direnci sayesinde verimli güç iletimini sağlar. 2.4V gate threshold voltajı ile TTL/CMOS mantık seviyelerine doğrudan uyumluluk sunar. PowerPair® paketinde sunulan bu transistör, anahtarlama uygulamaları, motor kontrolü, DC-DC dönüştürücüler ve güç yönetimi sistemlerinde kullanılır. -55°C ile +150°C arasında çalışan bu yapı, endüstriyel ve tüketici elektroniğinde yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A, 28A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 400pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 16.7W, 31W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 9.8A, 10V |
| Supplier Device Package | 8-PowerPair® |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
