Transistörler - FET, MOSFET - Diziler

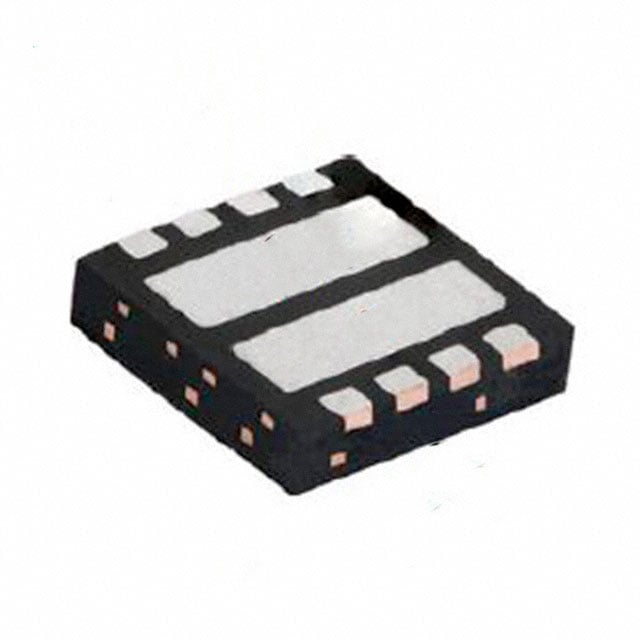

SIZ270DT-T1-GE3
DUAL N-CHANNEL 100-V (D-S) MOSFE
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ270DT
SIZ270DT-T1-GE3 Hakkında
SIZ270DT-T1-GE3, Vishay tarafından üretilen dual N-channel 100V MOSFET transistör dizisidir. 8-PowerWDFN paket içinde yer alan bu bileşen, yüksek akım uygulamaları için tasarlanmıştır. 7.1A (Ta) / 19.5A (Tc) sürekli dren akımı kapasitesine ve 37.7mOhm (Ta) / 39.4mOhm (Tc) drain-source on-resistance değerlerine sahiptir. 100V drain-source voltaj dayanımı ile güç anahtarlama, motor kontrol, DC-DC dönüştürücüler ve ağır yük uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilen bu transistör, endüstriyel ve tüketici elektronik ürünlerinde yaygın olarak tercih edilmektedir. Surface mount montaj tipi ile kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.1A (Ta), 19.5A (Tc), 6.9A (Ta), 19.1A (Tc) |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 27nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 860pF @ 50V, 845pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 4.3W (Ta), 33W (Tc) |
| Rds On (Max) @ Id, Vgs | 37.7mOhm @ 7A, 10V, 39.4mOhm @ 7A, 10V |
| Supplier Device Package | 8-PowerPair® (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
