Transistörler - FET, MOSFET - Diziler

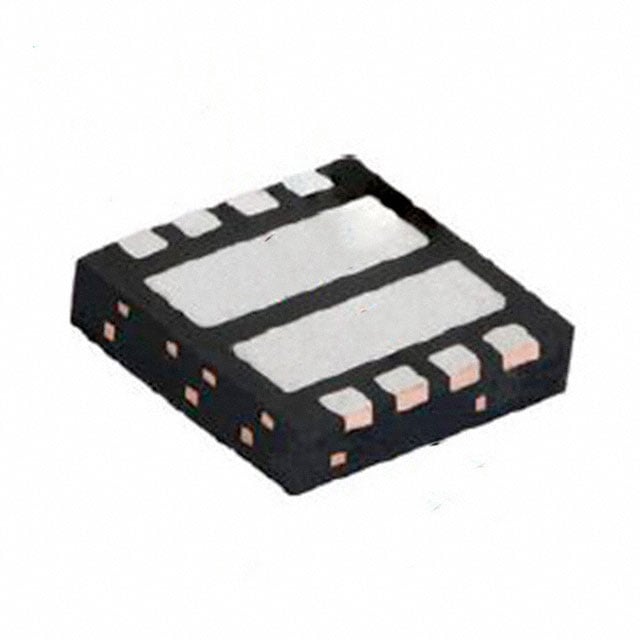

SIZ250DT-T1-GE3
MOSFET DUAL N-CH 60-V POWERPAIR
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ250DT
SIZ250DT-T1-GE3 Hakkında
SIZ250DT-T1-GE3, Vishay tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 60V drain-source voltaj değeriyle orta güç uygulamaları için tasarlanmıştır. 14A (Ta) / 38A (Tc) sürekli dren akımı kapasitesiyle, anahtarlama ve güç yönetimi devrelerinde kullanılır. 12.2mOhm on-resistance değeri ile düşük enerji kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu bileşen, motor kontrol, DC-DC dönüştürücüler, güç kaynakları ve yük anahtarlaması uygulamalarında tercih edilir. PowerPair paketleme teknolojisi sayesinde kompakt ve verimli tasarım imkanı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 38A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 21nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 840pF @ 30V, 790pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 4.3W (Ta), 33W (Tc) |
| Rds On (Max) @ Id, Vgs | 12.2mOhm @ 10A, 10V, 12.7mOhm @ 10A, 10V |
| Supplier Device Package | 8-PowerPair® (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
