Transistörler - FET, MOSFET - Diziler

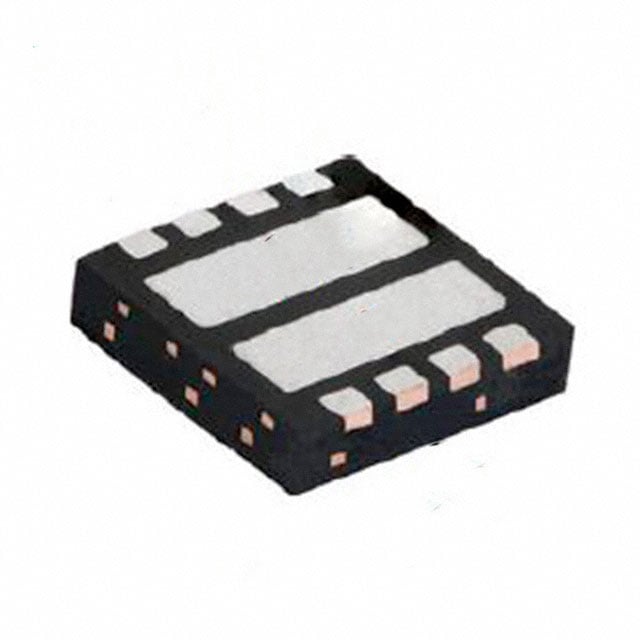

SIZ240DT-T1-GE3
MOSFET DUAL N-CH 40V POWERPAIR 3
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- SIZ240DT
SIZ240DT-T1-GE3 Hakkında
SIZ240DT-T1-GE3, Vishay tarafından üretilen dual N-channel MOSFET transistörüdür. 40V drain-source voltajı ile çalışan bu bileşen, 17.2A sürekli drenaj akımı kapasitesi sunmaktadır. 8-PowerWDFN paketinde üretilen komponent, yüksek entegrasyon gerektiren uygulamalarda kullanılmak üzere tasarlanmıştır. 8.05mOhm ile 8.41mOhm arasında değişen on-resistance özellikleri ile güç elektronikleri, DC-DC dönüştürücüler, motor kontrol devreleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen bileşen, 4.3W ile 33W arasında güç disipasyonu yapabilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17.2A (Ta), 48A (Tc), 16.9A (Ta), 47A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 23nC @ 10V, 22nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1180pF @ 20V, 1070pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 4.3W (Ta), 33W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.05mOhm @ 10A, 10V, 8.41mOhm @ 10A, 10V |
| Supplier Device Package | 8-PowerPair® (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
