Transistörler - FET, MOSFET - Diziler

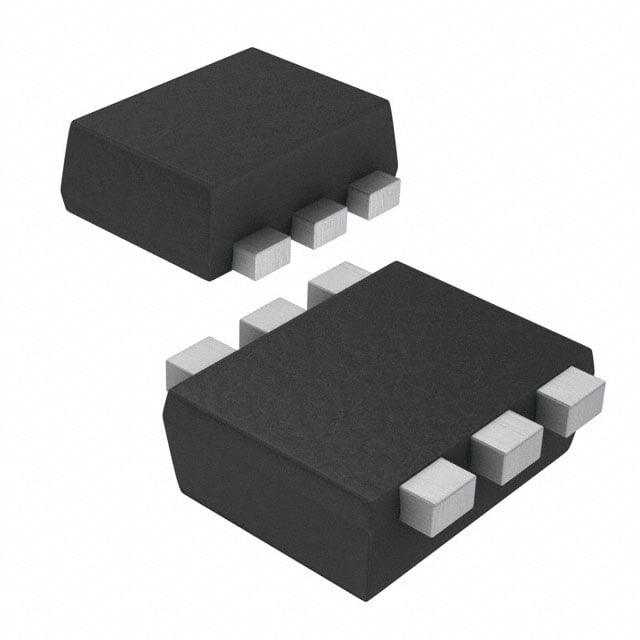

SIX3439K-TP
N/P-CHANNELMOSFETSOT-563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- SIX3439K
SIX3439K-TP Hakkında
SIX3439K-TP, Micro Commercial Components tarafından üretilen tümleşik N ve P-Channel MOSFET çiftidir. SOT-563 paketinde sunulan bu komponent, Logic Level Gate özelliğiyle düşük gerilim uygulamalarında kullanılır. 20V Drain-Source gerilim değeriyle, N-Channel için 750mA ve P-Channel için 660mA sürekli drenaj akımı sağlar. 380mΩ (N-Channel) ve 520mΩ (P-Channel) on-resistance değerleri ile switch uygulamalarında, güç yönetiminde ve sinyal anahtarlamada tercih edilir. 150°C maksimum junction sıcaklığında çalışan bu komponent, tüketici elektronikleri, endüstriyel kontrol devreleri ve taşınabilir cihazlarda yaygın olarak kullanılmaktadır. Part status olarak yeni tasarımlar için kullanılması önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 750mA, 660mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 120pF @ 16V, 170pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Not For New Designs |
| Rds On (Max) @ Id, Vgs | 380mOhm @ 650mA, 4.5V, 520mOhm @ 1A, 4.5V |
| Supplier Device Package | SOT-563 |
| Vgs(th) (Max) @ Id | 1V @ 250µA, 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
