Transistörler - FET, MOSFET - Diziler

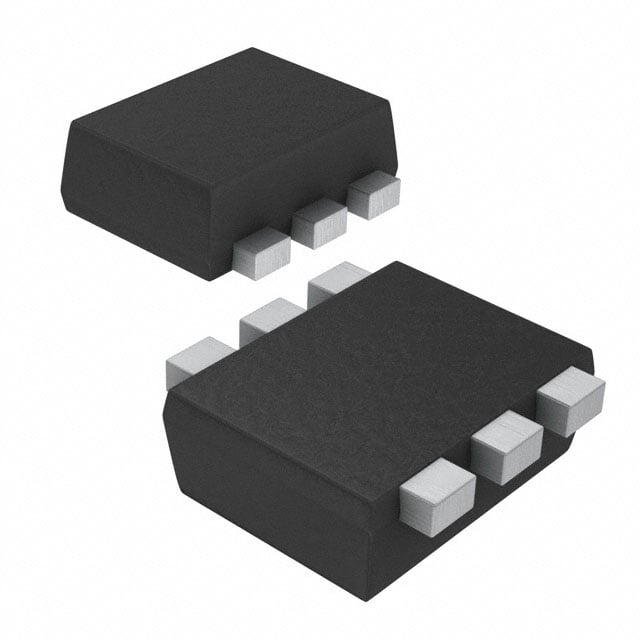

SIX3134K-TP
N-CHANNELMOSFETSOT-563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- SIX3134K
SIX3134K-TP Hakkında
SIX3134K-TP, Micro Commercial Components tarafından üretilen dual N-channel MOSFET transistör dizisidir. SOT-563 yüzey montajlı paket içinde iki adet N-channel FET barındırır. 20V (Vdss) dren-kaynak gerilimi ve 750mA sürekli dren akımı kapasitesi ile düşük gücü anahtarlama ve kontrol uygulamalarında kullanılır. 380mOhm (Rds On) ile verimli komutasyon sağlar. 150°C maksimum çalışma sıcaklığında, düşük sinyal işleme, ses devreleri, güç yönetimi ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Düşük gate charge (20nC) ve input capacitance (120pF) özellikleri ile hızlı anahtarlamaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 750mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 120pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Not For New Designs |
| Power - Max | 150mW |
| Rds On (Max) @ Id, Vgs | 380mOhm @ 650mA, 4.5V |
| Supplier Device Package | SOT-563 |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
