Transistörler - FET, MOSFET - Diziler

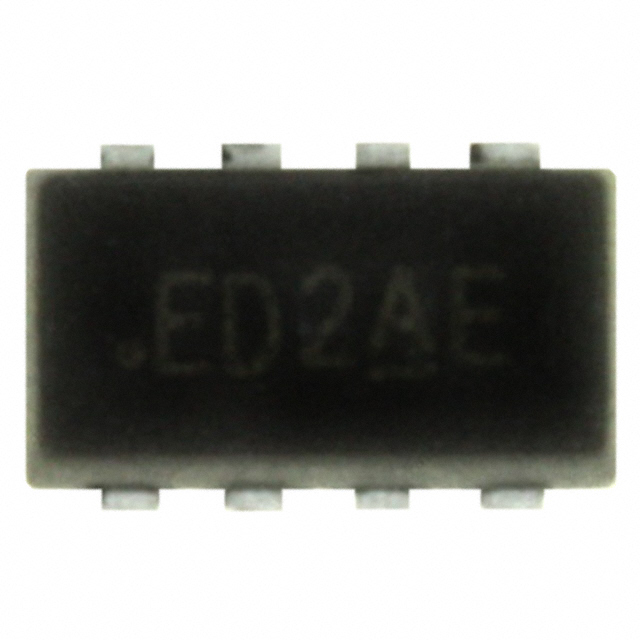

SI5509DC-T1-E3
MOSFET N/P-CH 20V 6.1A 1206-8
SI5509DC-T1-E3 Hakkında
SI5509DC-T1-E3, Vishay tarafından üretilen tamamlayıcı N ve P-channel MOSFET dizisidir. 20V Drain to Source gerilimi ile maksimum 6.1A (N-channel) ve 4.8A (P-channel) sürekli drain akımı sağlar. Logic level gate özellikleri ile 4.5V Vgs'de çalışabilir, 52mOhm Rds(on) değerine sahiptir. 8-SMD, Flat Lead paketinde sunulan bu bileşen, switch modülasyonu, güç yönetimi ve RF uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığına, 4.5W maksimum güç dağılımına ve düşük gate yükü (6.6nC) karakteristiklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.1A, 4.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.6nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 455pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 4.5W |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 5A, 4.5V |
| Supplier Device Package | 1206-8 ChipFET™ |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
