Transistörler - FET, MOSFET - Diziler

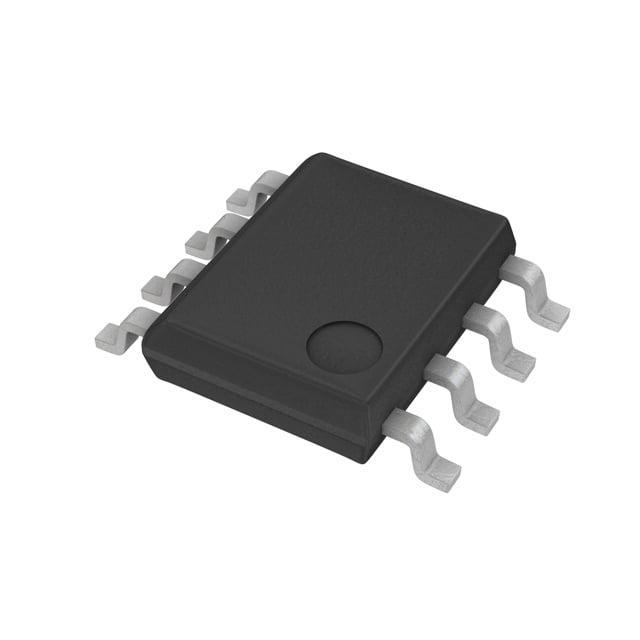

SH8MB5TB1
40V DUAL NCH+PCH, SOP8, POWER MO
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- SH8MB5TB1
SH8MB5TB1 Hakkında
SH8MB5TB1, ROHM Semiconductor tarafından üretilen 40V Dual N-Channel ve P-Channel MOSFET dizisidir. SOP8 yüzey montajlı paket içinde sunulan bu bileşen, 8.5A sürekli dren akımı kapasitesine sahiptir. 19.4mOhm ve 16.8mOhm On-Direnç değerleri ile komütasyon uygulamalarında, güç yönetimi devrelerinde ve sürücü uygulamalarında kullanılmaktadır. 40V Vdss voltaj sınırlaması, 2.5V kapı eşik voltajı ve 150°C maksimum çalışma sıcaklığı belirtileri ile orta güç uygulamalarına uygun tasarlanmıştır. 10.6nC ve 51nC kapı yükü değerleri hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.5A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.6nC @ 20V, 51nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 530pF @ 20V, 2870pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 19.4mOhm @ 8.5A, 10V, 16.8mOhm @ 8.5A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
