Transistörler - FET, MOSFET - Diziler

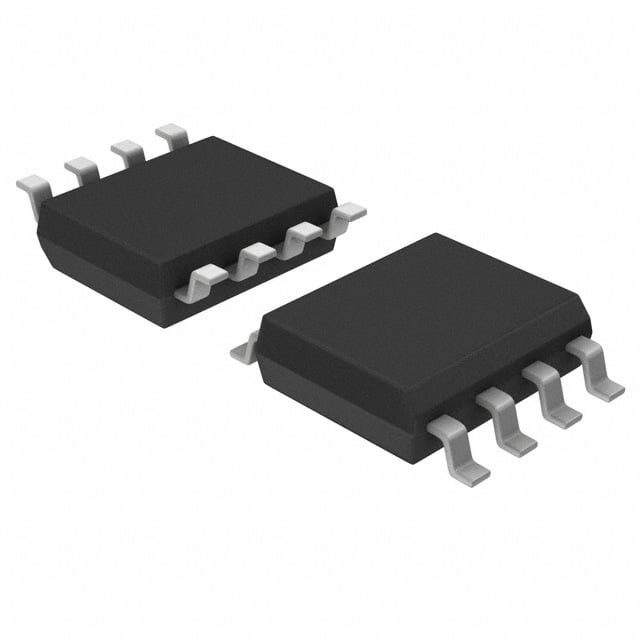

SH8M14TB1
MOSFET N/P-CH 30V 9A/7A SOP
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- SH8M14TB1
SH8M14TB1 Hakkında
SH8M14TB1, ROHM Semiconductor tarafından üretilen tamamlayıcı N-kanal ve P-kanal MOSFET çiftinin yer aldığı bir dizi entegre devredir. 30V drain-source gerilim yeteneği ile 9A (N-kanal) ve 7A (P-kanal) sürekli drenaj akımını destekler. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleriyle çalışabilir. 21mOhm Ron (on-state direnci) ile anahtarlama uygulamalarında düşük güç kaybı sağlar. Surface mount SOP-8 pakajında sunulan bu bileşen, motor kontrolü, güç dönüştürme, anahtar devreler ve sinyal anahtarlaması gibi uygulamalarda kullanılır. 150°C'ye kadar çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A, 7A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.5nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 630pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 9A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
