Transistörler - FET, MOSFET - Diziler

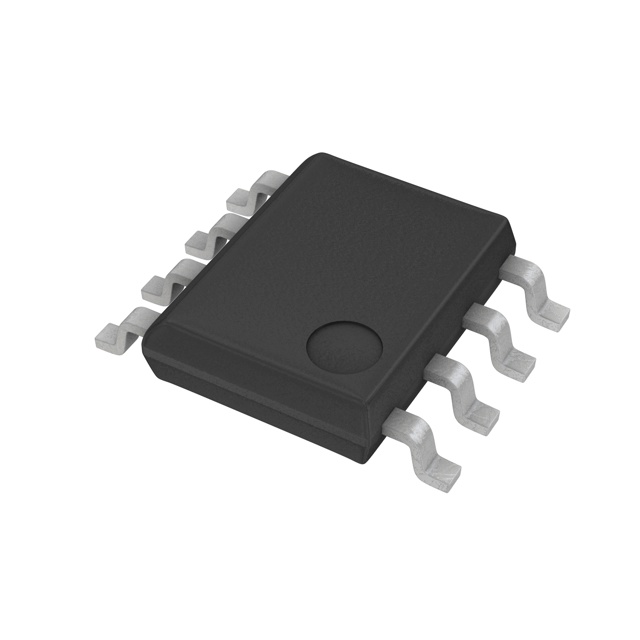

SH8KA2TB1
30V NCH+NCH POWER MOSFET. SH8KA2
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- SH8KA2TB1
SH8KA2TB1 Hakkında
ROHM Semiconductor SH8KA2TB1, 30V N-Channel MOSFET dual transistör dizisi olup, güç anahtarlama ve motor kontrol uygulamalarında kullanılır. 8A sürekli drenaj akımı kapasitesi ile orta güç seviyesi anahtarlama görevlerinde tercih edilir. 28mΩ RDS(on) değeri ile düşük iletim kaybı sağlayarak verimli şalter operasyonları gerçekleştirir. Surface Mount (SOP-8) paketi ile kompakt tasarımlar için uygundur. Anahtarlama güç kaynakları, LED sürücüleri, steppper motor denetleyicileri ve DC motor kontrol devrelerinde yaygın olarak uygulanır. 150°C çalışma sıcaklığı aralığı endüstriyel ortamda güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 330pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 28mOhm @ 8A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
