Transistörler - FET, MOSFET - Diziler

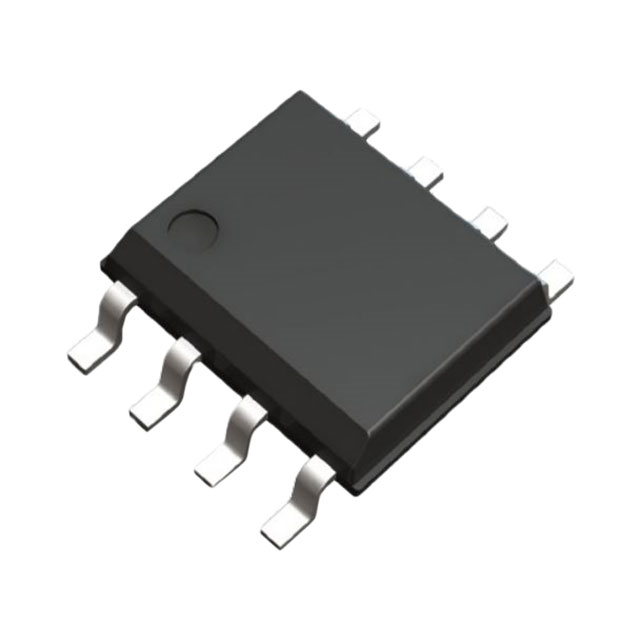

SH8JC5TB1
-60V DUAL PCH+PCH, SOP8, POWER M
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- SH8JC5TB1
SH8JC5TB1 Hakkında
SH8JC5TB1, ROHM Semiconductor tarafından üretilen -60V dual P-Channel MOSFET transistör dizisidir. SOP8 Surface Mount paketinde sunulan bu bileşen, 7.5A sürekli drain akımı, 60V Vdss derecelendirmesi ve 32mOhm (7.5A, 10V) RDS(on) ile karakterize edilir. 150°C maksimum junction sıcaklığında çalışabilen bu transistör, düşük gate charge (50nC @ 10V) ve kontrollü giriş kapasitesi (2630pF @ 30V) özellikleriyle tasarlanmıştır. 2.5V threshold voltajı ile hızlı anahtarlama özellikleri sunar. Switch modları, power management uygulamaları, load kontrolü ve analog sinyal işleme devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.5A (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 50nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2630pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 32mOhm @ 7.5A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
