Transistörler - FET, MOSFET - Diziler

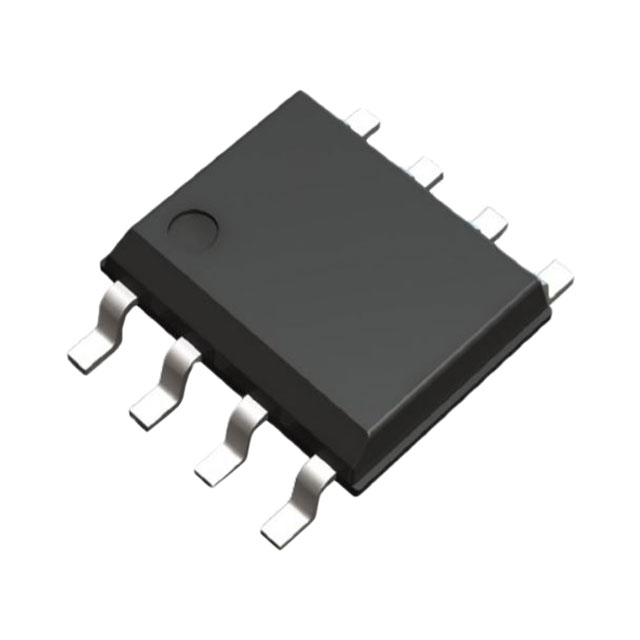

SH8JB5TB1
-40V DUAL PCH+PCH, SOP8, POWER M
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- SH8JB5TB1
SH8JB5TB1 Hakkında
SH8JB5TB1, ROHM Semiconductor tarafından üretilen 40V dual P-channel MOSFET transistördür. SOP8 yüzey montaj paketinde sunulan bu bileşen, 8.5A sürekli drain akımı ve 15.3mΩ RDS(on) değeri ile anahtar ve amplifikasyon uygulamalarında kullanılır. 1.4W maksimum güç tüketimi, 2.5V gate-source threshold voltajı ve düşük gate yükü (51nC) özellikleri sayesinde, güç kaynakları, motor kontrol devreleri, LED sürücüleri ve anahtarlama sistemlerinde tercih edilir. -40°C ile +150°C çalışma sıcaklık aralığında stabildir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.5A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 51nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2870pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 15.3mOhm @ 8.5A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
