SGW5N60RUFDTM

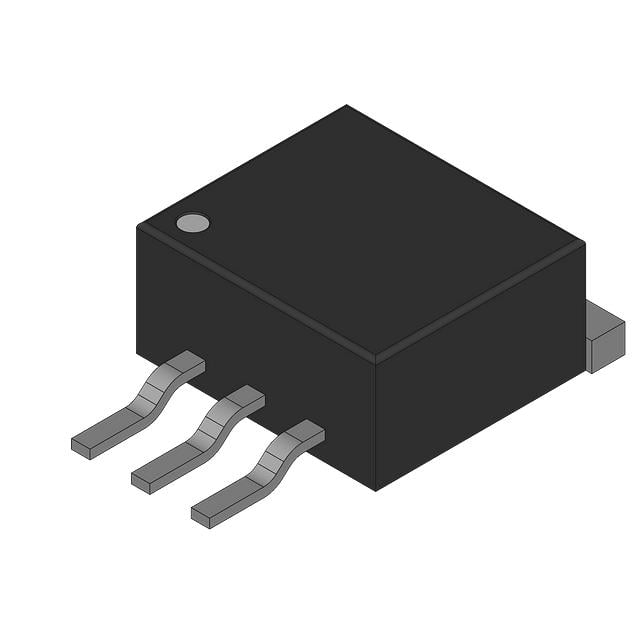

IGBT 600V 8A 60W D2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGW5N60RU
SGW5N60RUFDTM Hakkında
SGW5N60RUFDTM, onsemi tarafından üretilen 600V IGBT transistörüdür. 8A (max) kollektör akımı ve 60W maksimum güç hızlandırılması ile tasarlanmıştır. D2PAK (TO-263-3) surface mount paketinde sunulmaktadır. 2.8V Vce(on) ve 16nC gate charge değerleri ile düşük kayıp işletme özelliğine sahiptir. 55ns reverse recovery time ve hızlı anahtarlama (13ns on, 34ns off) karakteristiği ile güç dönüştürme uygulamalarında, DC-DC konvertörlerinde, motor kontrol devrelerinde ve şalter tipi güç kaynakları tasarımlarında tercih edilmektedir. Pulsed akım kapasitesi 15A'dır. Ürün artık üretim dışında (Obsolete) olup, yeni tasarımlar için güncellemeye tabi tutulması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Pulsed (Icm) | 15 A |
| Gate Charge | 16 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 60 W |
| Reverse Recovery Time (trr) | 55 ns |
| Supplier Device Package | D²PAK (TO-263) |
| Switching Energy | 88µJ (on), 107µJ (off) |
| Td (on/off) @ 25°C | 13ns/34ns |
| Test Condition | 300V, 5A, 40Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
